TDK贴片电容的规格以及命名

文章来源:智成电子 人气: 3,401 发表时间: 05-27

       TDK贴片电容识别方法及命名规则,TDK是Tokyo Denkikagaku Kogyo K.K的简称。是日本的一个品牌。今天我们一起来学习一下如何识别TDK的贴片电容。

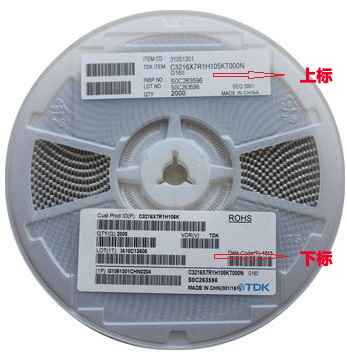

拿到一盘TDK的电容,料盘上会有TDK字样的标示。分上下两个标,上标是小标。下标是大标。TDK的标识是在大标上面。
TDK贴片电容的参数一般由系列名称,体积,材质,电压,容量,误差,包装组成。
系列名称:字母C表示。
体积是由公制表示:0603=0201;1005=0402;1608=0603;2012=0805;3216=1206;3225=1210;4532=1812;5750=2220;4520=1808
材质:CH,COG,JB,JF,X7R,X5R,Y5V(现在常用的为X5R,X7R,COG/NP0)
电压:0J=6.3V;1A=10V;1C=16V;1E=25V;1H=50V;2A=100V;2A=250V;2J=630V;3A=1KV;3D=2KV。
容量误差:C=0.25;D=0.5;J=5%;K=10%;M=20%;Z=+80-20%。
包装:T=卷带,B=袋装。

以上为TDK贴片电容的一些基本参数.我们来举例说明:
C3225X7R1H106M:
C为系列名称;3225=1210,X7R=材质,1H=电压50V,106=容量10UF,M=精度20%,T代表是卷带包装。所以这个型号是1210 X7R 50V 10UF 20%精度的贴片电容。

TDK贴片电容规格尺寸有0603、0805、1206、1210、1812、2220封装
型号描述:C3225X7R1H106M250AC
