0603电阻功率大小及耐压和0603封装尺寸图

文章来源:zcdz001 人气: 9,029 发表时间: 11-20

人们常说的0603电阻器就是电阻器广泛封装形式有9种,用二种规格型号编码来描述。一种规格型号编码是通过4位数字代表的EIA(美国电子工业协会)编码,前二位和后二位分别说明精密电阻长与宽,以英寸为依据。另一种是公制编码,也是由4位数字代表,其单位是mm。深圳智成tdk代理商用表列出贴片电容封装形式英制和公制之间的关系及详尽尺寸:贴片电阻和贴片电容都是一样能用。

0603贴片电阻耐压值

0603的是75V,0805的可以去到150V

贴片电阻封装尺寸与功率关系

0201 1/20W

0402 1/16W

0603 1/10W (深圳智成提醒您看这里0603电阻的功率)

0805 1/8W

1206 1/4W

贴片电阻封装尺寸与封装的对应关系

0402=1.0mmx0.5mm

0603=1.6mmx0.8mm (深圳智成提醒您看这里0603电阻的大小就是1608封装)

0805=2.0mmx1.2mm

1206=3.2mmx1.6mm

1210=3.2mmx2.5mm

1812=4.5mmx3.2mm

2225=5.6mmx6.5mm

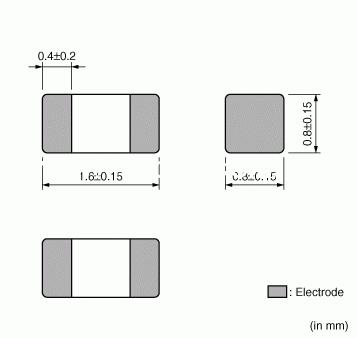

0603贴片电阻封装尺寸图如下

0603贴片电阻的应用范围
0603贴片电阻_贴片电阻0603都能应用于电源、智成电子LED灯、仪器仪表、医疗器械、舞台灯光、日用家电、宽带网络、安防、健身器材、电脑周边、户外亮化、通讯、数码、汽车电子、大型设备以及其他领域。

以上就是本文的全部内容,如需要采购tdk,村田贴片电阻,欢迎来电联系13510639094(微信同号)
