0201贴片电阻_0201封装尺寸参数介绍

文章来源:智成电子 人气: 6,012 发表时间: 11-23

0201贴片电阻器是当前最小电阻器规格型号商品,但是值得注意的是0201电阻器表示的是英制螺纹封装尺寸,相匹配是0603公英制封装尺寸这一点要清楚,次之0201电阻器基本输出功率1/20w,较大工作标准电压为25V,就是指工作标准电压不得超过25V不然也会导致电阻器在作业下能发现异常,其最大的一个负载电阻器为50V,超过则会有烧毁短路故障这一点应注意。废话不多说,今天TDK电阻代理商智成成电子小编就大概详细介绍这一款0201电阻封装常见规格参数如下所示。

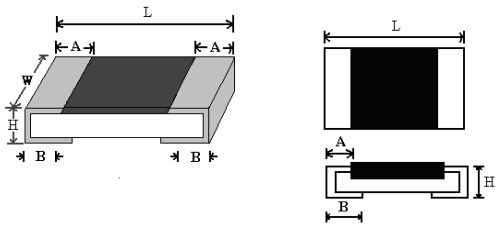

0201贴片电阻封装尺寸是0.60×0.30mm,详情图如下

0201贴片电阻常用规格参数表如下

阻值体积功率精度温漂最小包装
0.01R/10mR/R01002010.25W1%100ppm/℃10000
0.02R/20mR/R02002010.25W1%100ppm/℃10000
0.005R/5mR/R00502010.25W1%100ppm/℃10000

0201贴片电阻命名规范叙述

贴片电阻器都以R开始,之前2个字母表示电阻器的系列名称。RC表明一般厚膜电阻,比如:RC0402JR-07100KL;RL表明低电阻值电阻器,如RL0603JR-070R12L;RT表明精密加工厚膜电阻;RJ表明薄膜电阻;RV表示高压电阻。

系列名称(RC/RT/RJ/RV等)后边的4个数表明规格,如0100,0201,0402,0603,0805,1206,1210,1218,2010,2512这些。

规格后边的字母表示偏差。W=±0.05%,B=±0.1%,C=±0.25%,D=±0.5%,F=±1%,G=±2%,J=±5%,K=±10%,M=±20%

偏差后边的字母表示封装类型,如R表示胶带,K表明塑胶小编。

封装类型后边2个数表明封装尺寸,07表明7寸盘;10表明10寸盘;13表明13寸盘。

封装形式后边的标值表明电阻值,如0R表示0欧;1K=1000欧,1M=1000000欧。

最后L表示的是无重金属。

0201贴片电阻器特性

体型小;

重量较轻;

高精密;

超低温漂;

超微型化商品;

具备三层电级构造;

性能稳定,很高的可靠性;

胶带式外包装适用自动贴片机组装;

0201贴片电阻器运用

0201电阻器广泛运用取决于智能机、精密工业产品上。

以上内容主要介绍了0201贴片电阻介绍,0201贴片电阻封装尺寸图0201贴片电阻常用规格参数表0201贴片电阻命名规范叙述0201贴片电阻器特性0201贴片电阻器运用,如需要采购TDK或村田贴片电阻,欢迎来电咨询13510639094微信同号。
