电容怎么测_电容怎么测量(附图详细解说)

文章来源:zcdz001 人气: 978 发表时间: 11-23

电容作为我们日常电子电气商品组成的电子元件里是必不可少的一部分,随着电子技术的日新月异,数码等电子产品升级换代速度也是越来越快,以平板电视机LCD、PDP、笔记本、数码相机等为主的消费型电子设备销量更是持续的增长进而推动了电容器的产业增长。而电容器广泛应用于隔直、藕合、旁通、过滤、调谐回路、热传递、控制电路等方面。家电产品破损的多数原因都可能是因为电容毁坏而导致的,那我们该怎么测量电容呢?而测量电容方法有很多种比如用指针式万用表、数字式万用表等工具去测量。而今天我就用数字式万用表工具及五个小流程去测量如下。

具体步骤如下:

最先准备小工具:数字式万用表

步骤一:将数字万用表打进标着F的电容挡上(示意图如下)

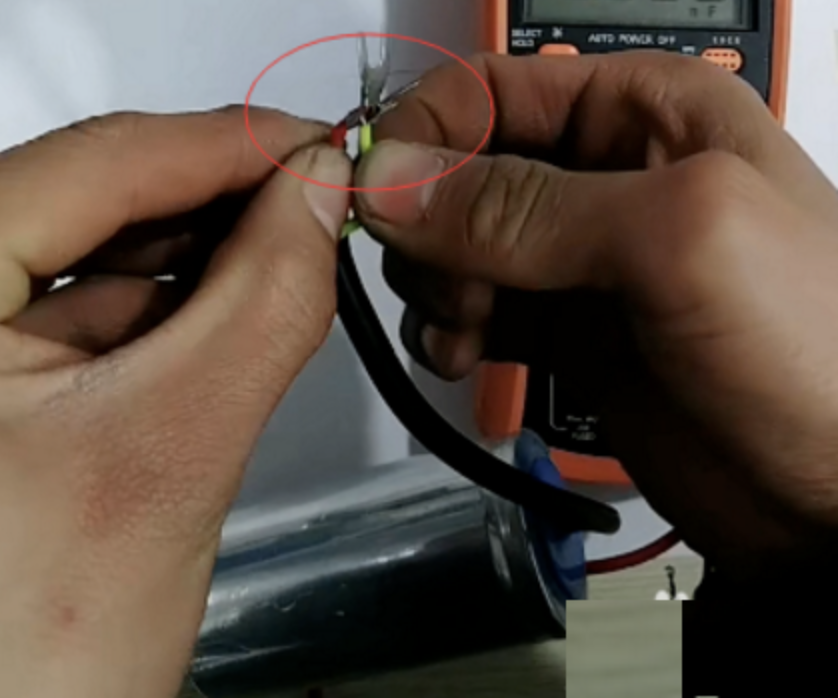

流程二:将被测电容两极短接开展放电(示意图如下)

流程三:将万用表表笔与电容两边连接(示意图如下)

流程四:读取测量数值(示意图如下)

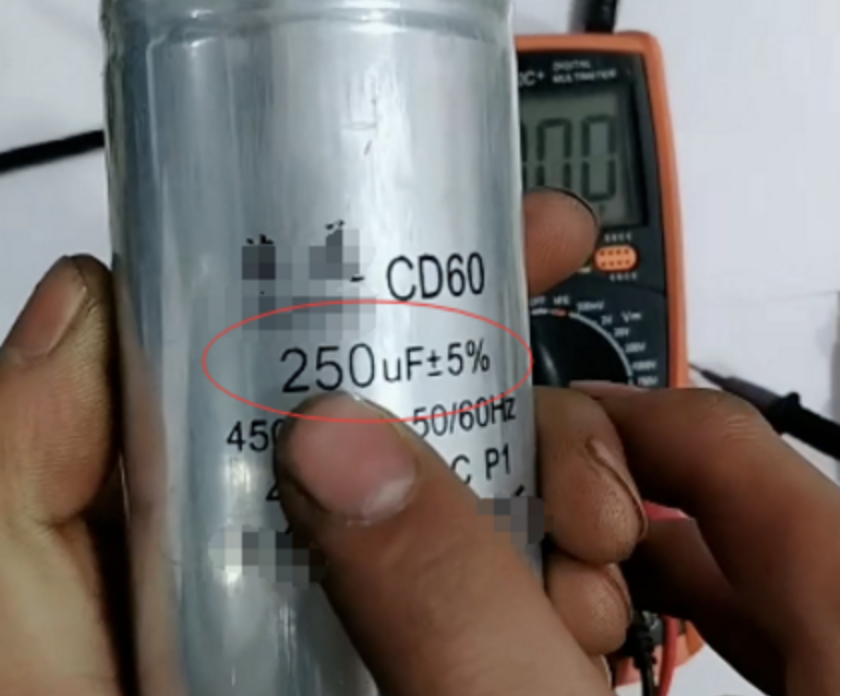

流程五:如果有标识的话可以取出被测电容标称值进行对比。(示意图如下)一般偏差在5%左右属于正常

注意须知事宜:

(1)测量前电容必须放电,不然容易毁坏万用表;

(2)测量后也要放电,防止埋下安全风险;

(3)仪器自身已对电容档设置了维护,故在电容测试过程中不用考虑极性及电容充放电等状况;

(4)测量电容时,将电容插进专用电容测试座中;

(5)测量大电容时平稳读值需要一定的时间;

测量总结:

无论用什么方法,我们都是运用了电容器的基本原理来对它进行检测,假如摆脱其基本属性来对它进行鉴别,则是错误的。

用数字电容表(或数字万用表的电容档)测量其电容,一般损坏的晶振容量明显减小(不同的晶振其正常容量具有一定范围,可测量好的得到,一般在几十到几百PF。

检测10pf以下的小电容器。由于10pf以下的固定电容器容量太小,只能用万用表定性检查是否有漏电、内部短路或击穿。测量时,可选用万用表R×10k挡,用两个电表金属测棒任意连接电容的两个接脚,阻值应无限大。如果测量电阻值为零(指标向右摆动),则表示电容泄漏损坏或内部击穿。
