介绍贴片电容的种类

文章来源:智成电子 人气: 285 发表时间: 12-16

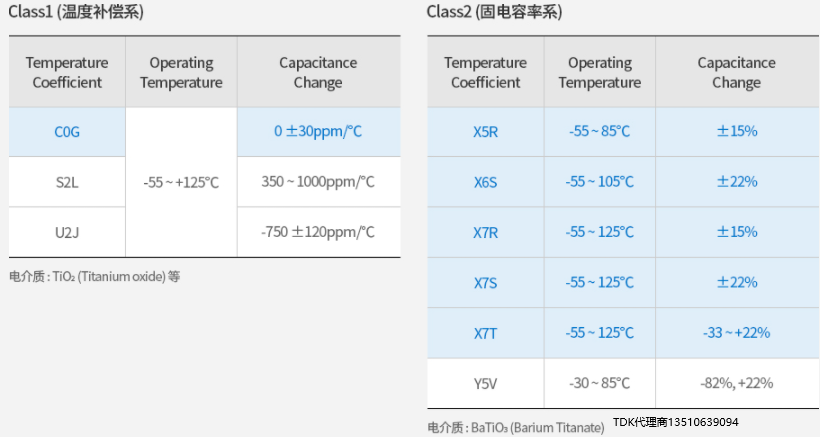

贴片电容的种类可分为 Class1(温度补偿系) 和 Class2(固电容率系)。

Class1是通过电介质,利用 Titanium oxide(氧化钛),根据温度或电压以 ppme 为单位变化的。可实现的容量水平为 nF 单位一下,主要用于 Impedance matching。

Class2는 使用名为Barium Titanate(钛酸钡)的电介质,实现 μF 水平的容量,主要使用Decoupling(去耦),容量会根据温度变化及所加电压发生巨大变化。

贴片电容温度补偿型

温度变化所造成的静电容量变化率较小,主要用于滤波、高频电路的藕合。当线圈与电容器被结合使用中,线圈的电感会随着温度的上升而增加,这时则可以借助负温度系数电容器去进行调整。

贴片电容高诱电型

是一种使用了介电常数较高材料的电容器,具有静电容量较高的特点。主要作为电源电路的去耦电容器或平滑电路使用。与温度补偿型电容器相比,因为温度可以造成的静电容量变化较大,因此当用于滤波器等信号电路中时需要十分注意。
