TDK贴片电容

文章来源:智成电子 人气: 458 发表时间: 01-14

TDK贴片电容在业内应当并不陌生。做为最大的被动元件生产商,TDK贴片电容器用途广泛。同时贴片电容做为无源元件,常用于电源电路:完成旁通、去藕、过滤、储能等服务。下面TDK代理商深圳智成电子为您介绍TDK贴片电容主要参数和作用及相关代理商有哪些。

TDK贴片电容的主要参数

TDK贴片电容的主要参数一般由:系列名称,容积,材料,工作电压,容积,偏差,外包装构成。

比如:C3225X7R1H106MT000E

C系列名称:英文字母C表明系列名称。

3225体积是由公英制表明:0603=0201; 1005=0402; 1608=0603; 2012=0805; 3216=1206; 3225=1210; 4532=1812; 5750=2220; 4520=1808。

X7R材料:CH,COG,JB,JF,X7R,X5R,Y5V。

1H工作电压:0G=4V、0J=6.3V、1A=10V、1C=16V、1E=25V、1H=50V、2A=100V、2A=250V2J=630V、3A=1KV、3D=2KV。

106容积:标准电容器(pF),容量以pF(略微法拉)为单位,并且用三个文本表明。最开始2个文本表明电容器的第一位和第二位有效位数。第三个文本表明接进有效位数后零数。带有小数位时要R表示。例:0R2=0.2pF;103=10,000pF:105-1,000,000pF-1,000nF=1uF

M容积偏差:C=±0.25pF;D=±0.5pF;F=±1%;G=±2%;J=±5%;K=±10%;M=±20%;Z=+80-20%。

T外包装:T=卷带,B=袋装。

TDK贴片电容的作用

1、单片式结构保证优异的机械强度和高可靠性

2、 由于结构简单,ESR和ESL低于其他类型的电容器

3、低ESR带来的低自发热,可以耐更高的纹波电流

4、无极性

TDK贴片电容尺寸对照表如下图所示

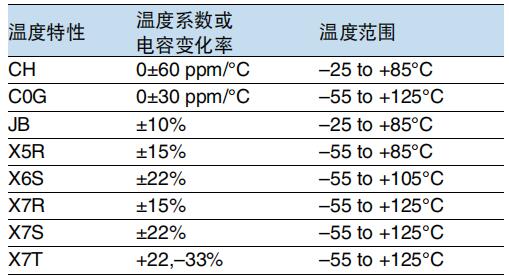

TDK贴片电容材质对照表如下图所示

TDK贴片电容主要代理商介绍

TDK贴片电容代理商-深圳智成电子有限公司为以下品牌一级代理商:TDK,EPCOS爱普科斯,MURATA村田,太诱taiyo,约翰逊JOHANSON,HEC禾伸堂,PDC信昌等知名品牌,智成电子作为TDK电容一级代理商,TDK中国电容代理,TDK授权代理商,智成电子是深圳TDK代理商比较有实力的一家。原装现货供应:贴片电容,安规贴片电容,贴片电感,蜂鸣器,滤波器,电阻等全系列产品。

以上就是本文全部内容,主要介绍了TDK贴片电容相关知识。如需要了解更多关于TDK贴片电容资料,欢迎来电联系13510639094微信同号。
