文章来源:智成电子 人气: 2,482 发表时间: 09-21

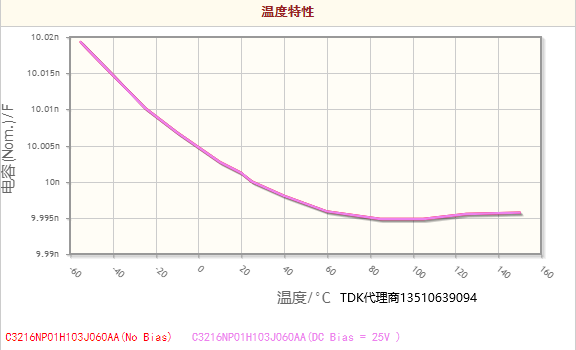

NPO贴片电容是常用的一种温度补偿单片陶瓷电容器,其填充介质由铷、钐和其他稀有氧化物组成。在温度从-55℃到+125℃时,其容量变化为0±30ppm/℃,电容量随频率的变化小于±0.3ΔC。相比之下,X7R贴片电容则被称为温度稳定型的陶瓷电容器,但在温度变化时,其容量变化较大,非线性变化。
NPO电容的漂移或滞后小于±0.05%,相对较大的薄膜电容来说可以忽略不计。其典型的容量相对使用寿命的变化小于±0.1%。此外,NPO电容器的电容量和介质损耗随频率变化的特性也因封装形式的不同而有所不同,大封装尺寸的频率特性要优于小封装尺寸的。因此,NPO贴片电容适合用于振荡器、谐振器的槽路电容以及高频电路中的耦合电容。
X7R贴片电容主要应用于要求不高的工业应用,而且在电压变化时其容量变化是可以接受的条件下。它的主要特点是可以在相同的体积下制作出较大的电容量。然而需要注意的是,其容量在不同的电压和频率条件下会有所不同,而且它也会随着时间的变化而变化,大约每10年变化1%ΔC,表现为10年变化了约5%。
综上所述,NPO贴片电容和X7R贴片电容各有优缺点。在要求温度稳定性、高频性能和寿命稳定性较高的应用中,NPO贴片电容更适合使用;而在要求体积较大、工业应用等情况下,X7R贴片电容可能更受欢迎。因此,在选择使用贴片电容时,需要根据具体的应用场景和使用需求来选择适合的电容类型。
