贴片电感的直流叠加特性及其对电源特性的影响

文章来源:智成电子 人气: 199 发表时间: 11-23

在电力电子设备和系统中,电感器作为一种关键元件,其性能对整个系统的稳定性、效率及寿命有着直接的影响。特别地,当我们在研究电源特性时,贴片电感的直流叠加特性显得尤为重要。那么,什么是贴片电感的直流叠加特性?它又如何影响电源特性呢?本文将为您揭开这一特性的神秘面纱。

一、贴片电感的直流叠加特性

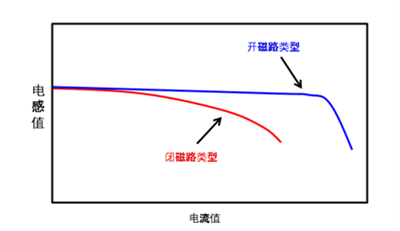

贴片电感的直流叠加特性是指在施加直流电时,由于铁氧体的磁饱和,电感值会降低的现象。在电感器中,铁氧体材料在交流电作用下表现出良好的磁性能,但在直流电作用下,由于磁饱和现象,其磁性能会降低。这一特性被称作直流叠加特性。

二、直流叠加特性对电源特性的影响

电源特性主要包括电压、电流、频率等参数。当贴片电感的直流叠加特性较差时,会对电源特性产生显著影响。

  1. 脉动电压:当直流叠加特性较差时,电源的脉动电压可能会增大。这是因为在电源系统中,电感器的作用是平滑电流,抑制电压波动。然而,当电感值降低时,这种抑制作用减弱,导致脉动电压增大。
  2. 电流稳定性:直流叠加特性较差也会影响电源的电流稳定性。由于电感器在电源系统中起到“蓄水池”的作用,稳定电流波动。当电感值降低时,这种稳定作用减弱,可能导致电流波动增大,影响电源的稳定性。
  3. 频率稳定性:在某些应用中,电源的频率稳定性至关重要。然而,当贴片电感的直流叠加特性较差时,可能会影响电源的频率稳定性。这是因为电感器在电源系统中对频率起到调节作用。当电感值降低时,这种调节作用减弱,可能导致频率稳定性降低。

三、总结

贴片电感的直流叠加特性对电源特性具有显著影响。在实际应用中,我们需要关注这一特性,确保其满足系统需求。在设计和选用电感器时,应充分考虑其直流叠加特性,以实现电源的高效、稳定运行。此外,对于电源系统的设计和优化,我们还需要进一步研究和探讨如何通过改进电感器的设计、选用更优质的磁性材料等方法来改善电源特性。

通过本文对贴片电感的直流叠加特性及其对电源特性的影响的分析,希望能帮助读者更深入地理解这一重要概念,并为实际应用提供有益的参考。
