三和贴片电容命名规则及规格对照

文章来源:智成电子 人气: 97 发表时间: 04-08

三和贴片电容的命名规则和规格是电子元器件选择中非常重要的一部分。了解这些规则有助于用户更准确地选择和识别适合的电容产品。以下是根据三和贴片电容的命名规则和提供的规格信息整理的文章:

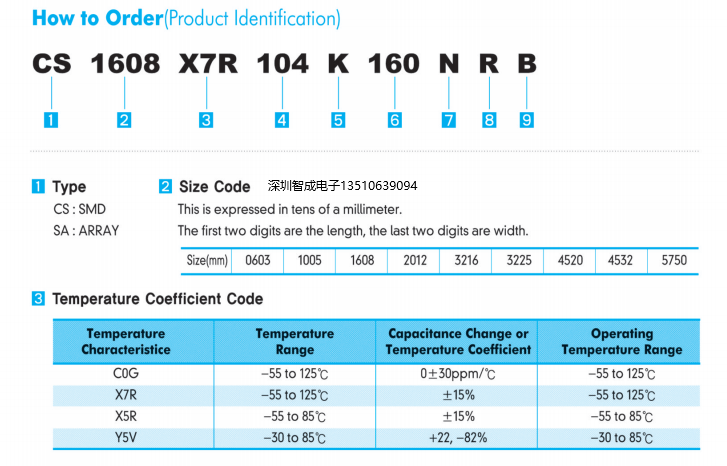

命名规则

三和贴片电容的命名通常由多个部分组成,每个部分都代表了电容的某个特定属性。以下是一个典型的命名结构及其含义:

  1. 类型:例如,CS代表SMD(表面贴装器件)类型的电容。
  2. 尺寸代码:由四位数字组成,前两位表示长度,后两位表示宽度,单位通常是毫米的十分之一。例如,1608代表长度为1.6mm,宽度为0.8mm。
  3. 温度系数代码:表示电容在不同温度下的稳定性。常见的代码有COG、X7R、X5R和Y5V等,它们分别代表了不同的温度系数和温度范围。
  4. 容量代码:以三位数字表示,前两位是有效数字,第三位表示10的幂次。例如,104代表100000pF(即0.1μF)。
  5. 电压代码:表示电容的额定电压。例如,160代表16V。
  6. 其他代码:可能包括容差代码、终端代码(如N代表Ni-Sn镀层)和包装代码(如R代表卷带包装,B代表散装)。

规格对照

在选择三和贴片电容时,除了命名规则外,还需要考虑以下规格参数:

  • 尺寸:包括长度、宽度和厚度。这些尺寸通常以毫米为单位,并有一定的公差范围。
  • 容量:以皮法(pF)或微法(μF)表示。容量的大小会影响电容的滤波和储能能力。
  • 电压:表示电容可以承受的最大工作电压。超过这个电压可能会导致电容损坏。
  • 温度范围:电容在不同温度下的工作范围。不同类型的电容有不同的温度系数和温度范围。

根据提供的规格对照表,可以选择适合特定应用的电容。例如,如果需要一个尺寸为1608(1.6×0.8mm)、容量为100000pF(0.1μF)、电压为16V的X7R类型电容,那么可以按照命名规则选择相应的产品代码进行订购。

总的来说,了解三和贴片电容的命名规则和规格对照表对于正确选择和购买适合的电容产品至关重要。这些规则不仅可以帮助用户快速识别电容的关键参数,还可以确保所选电容满足应用需求并确保电路的稳定性和可靠性。
