村田电容高介电常数型与温度补偿型的特征和用途解析

在电子元件领域，村田电容以其卓越的品质和多样的特性而广受认可。其中，高介电常数型（如X5R、X6S、X7R等特性）和温度补偿型（如COG、U2J等特性）是两种常见且重要的类型，它们在特征和用途上存在着显著的区别。

材料与基本特性

从材料类别来看，温度补偿型（CLASS1）电容多采用锆酸钙类材料，而高介电常数型（CLASS2）电容则以钛酸钡类材料为主。这种材料上的差异直接导致了它们在温度特性、直流偏压特性、老化特性以及静电容量等方面的不同表现。

温度特性是两者最为明显的区别之一。温度补偿型电容，如COG，其特点是温度引起的容量变化极小。这使得它在温度变化较为复杂的环境中能够保持电容值的稳定。相反，高介电常数型电容，像X5R和X7R，温度对其容量变化的影响较大。例如，在较宽的温度范围内，其容量可能会有较为明显的波动。

在直流偏压特性方面，温度补偿型电容通常不具备这一特性，而高介电常数型电容则有直流偏压特性。这意味着在存在直流偏压的电路中，高介电常数型电容的性能表现会受到偏压的影响，而温度补偿型电容则不受此影响。此外，高介电常数型电容存在老化特性，随着时间的推移，其电容值可能会发生一定的变化，而温度补偿型电容则没有这一特性，能够长期保持稳定的性能。

静电容量与电路用途

静电容量方面，温度补偿型电容的介电常数较低，因此静电容量也相对较小。而高介电常数型电容由于介电常数高，可以获得较大的容量。这一差异使得它们在电路应用上各有侧重。

温度补偿型电容主要用于对电容稳定性要求极高的电路，如振荡、调谐（滤波）、耦合、匹配等电路。在这些电路中，电容值的微小变化都可能对整个电路的性能产生较大影响，因此温度补偿型电容的稳定性优势得以充分发挥。例如，在高频振荡电路中，COG电容能够确保振荡频率的稳定，减少因温度变化导致的频率漂移。

高介电常数型电容则常用于偏置电路、平滑、去耦、耦合等电路。这些电路通常对电容容量有较高的要求，而高介电常数型电容的大容量特性正好满足了这一需求。比如，在电源平滑电路中，X7R电容能够有效地滤除电源中的高频噪声，提供稳定的直流电压。

温度与偏压影响下的表现

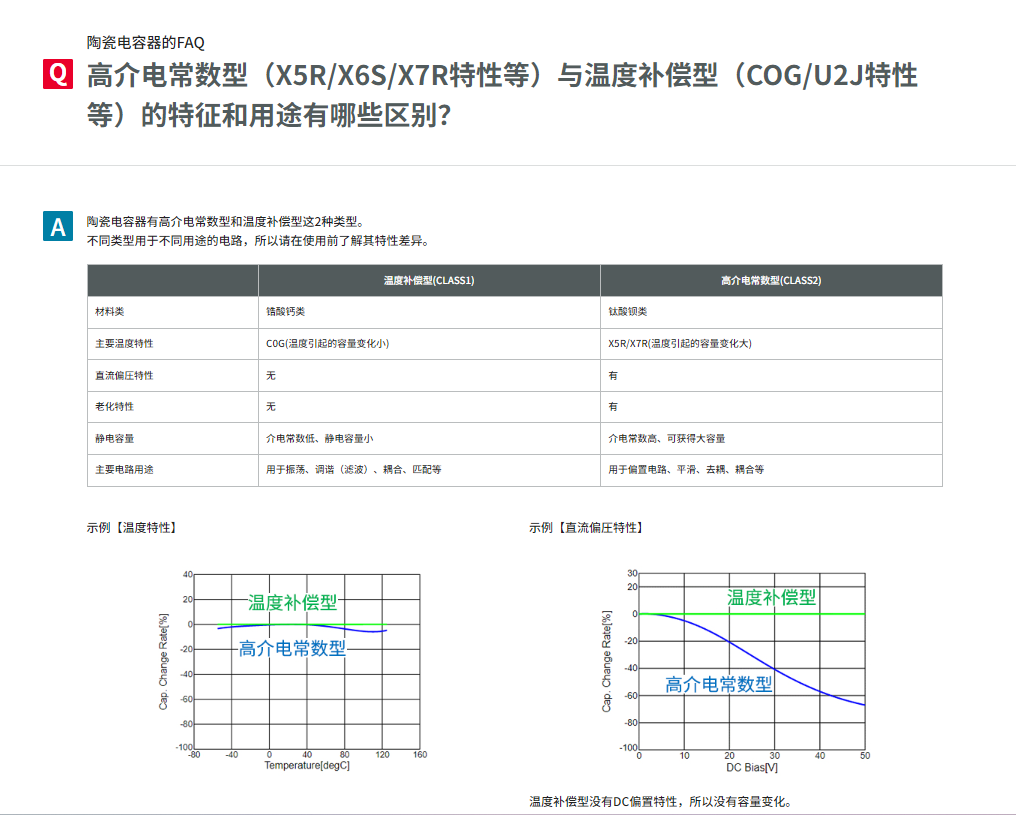

通过温度特性示例图可以清晰地看到，在不同温度下，温度补偿型电容的容量变化率极小，几乎保持水平，而高介电常数型电容的容量变化率则随着温度的升高或降低有较为明显的变化。在直流偏压特性示例图中，温度补偿型电容没有DC偏置特性，所以容量不随直流偏压变化，而高介电常数型电容的容量会随着直流偏压的增加而减小。

综上所述，村田电容的高介电常数型和温度补偿型在材料、特性以及用途上都有着明显的区别。在实际的电子电路设计中，工程师需要根据具体的电路需求，如对电容稳定性的要求、所需电容容量的大小以及是否存在直流偏压等因素，来选择合适的电容类型，以确保电路能够达到最佳的性能表现。
