TDK电容封装类型全解析：从微型到功率应用的全面指南

作为电子工程师，在电路设计中选择合适的电容封装不仅关系到PCB布局的紧凑性，更直接影响产品的性能与可靠性。TDK作为全球领先的电子元器件制造商，其MLCC（多层陶瓷电容器）系列凭借高精度、高可靠性和丰富的封装选择，广泛应用于消费电子、汽车电子、工业控制等领域。本文将系统梳理TDK电容的主要封装类型、特性及应用场景，为工程师选型提供参考。

一、TDK电容封装体系：JIS与EIA标准对照

TDK电容封装遵循JIS（日本工业标准） 和EIA（电子工业协会） 双重命名体系，其中JIS以“C+尺寸代码”表示（如C0402），EIA则以“CC+尺寸代码”表示（如CC01005），两者对应关系如下表：

JIS封装代码	EIA封装代码	尺寸（长×宽，mm）	典型应用场景
C0402	CC01005	0.40±0.02 × 0.20±0.02	智能手机、可穿戴设备等微型电路
C0603	CC0201	0.60±0.03 × 0.30±0.03	小型IoT模块、蓝牙耳机
C1005	CC0402	1.00±0.05 × 0.50±0.05	平板电脑、笔记本电脑
C1608	CC0603	1.60±0.10 × 0.80±0.10	工业控制板、汽车电子传感器
C2012	CC0805	2.00±0.20 × 1.25±0.20	电源管理模块、LED驱动电路
C3216	CC1206	3.20±0.20 × 1.60±0.20	功率放大器、服务器电源
C3225	CC1210	3.20±0.40 × 2.50±0.30	汽车ECU、工业电源系统
C4532	CC1812	4.50±0.40 × 3.20±0.40	新能源汽车BMS、大功率逆变器

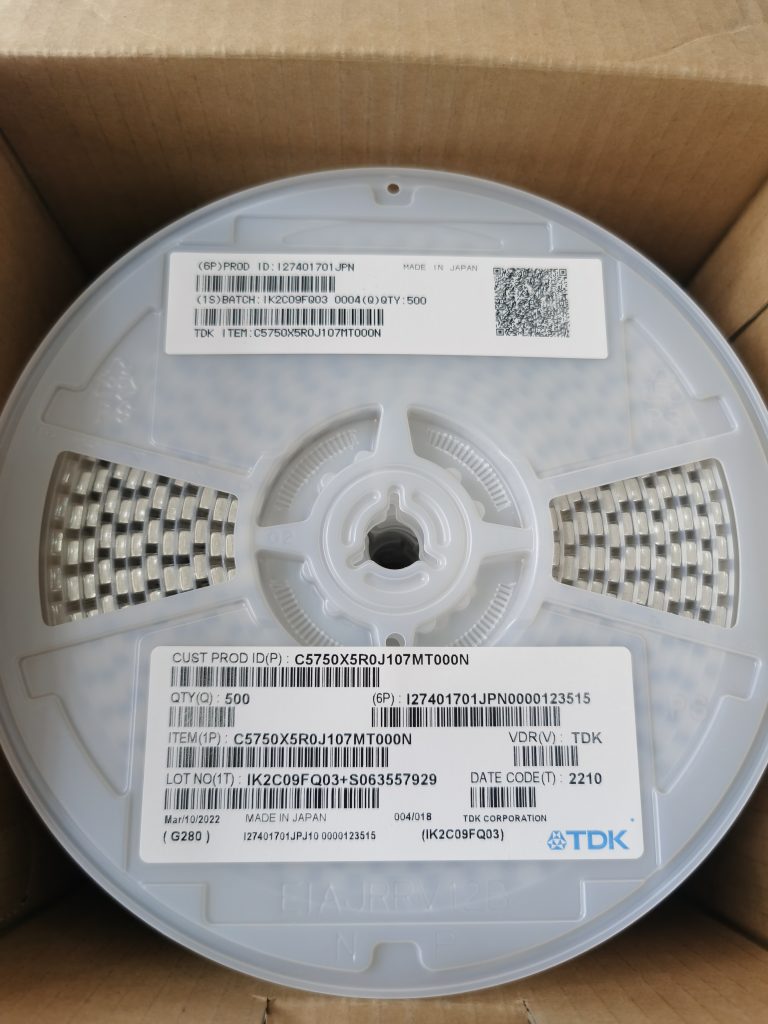

C5750	CC2220	5.70±0.40 × 5.00±0.40	储能系统、电力电子设备

二、核心封装类型详解

1. 微型封装：C0402（CC01005）~C1005（CC0402）

• 特点：尺寸最小（0.4×0.2mm至1.0×0.5mm），适合高密度贴装，寄生参数低，高频特性优异。
• 技术亮点：采用薄层陶瓷介质和精密层压工艺，实现高电容密度（如C0402封装可达到1µF容量）。
• 应用：5G手机射频电路、智能手表主板、微型传感器模块。

2. 通用封装：C1608（CC0603）~C2012（CC0805）

• 特点：平衡尺寸与性能，容量覆盖范围广（100pF~10µF），温度特性稳定（如X7R材质可在-55℃~125℃保持±15%容差）。
• 技术亮点：低ESR（等效串联电阻）和低电感设计，适合电源去耦、滤波电路。
• 应用：消费电子主板、LED显示屏电源、汽车信息娱乐系统。

3. 功率型封装：C3216（CC1206）~C5750（CC2220）

• 特点：尺寸较大（3.2×1.6mm至5.7×5.0mm），额定电压高（最高50V以上），散热性能优异。
• 技术亮点：采用厚膜电极和强化陶瓷结构，机械强度高，抗振动能力强。
• 应用：新能源汽车电机控制器、工业变频器、储能电池管理系统。

三、封装选择关键因素

1. 空间限制：微型设备（如TWS耳机）优先选择C0402/C0603，而功率设备（如逆变器）需C3225及以上封装。
2. 电气性能：高频电路（如射频模块）需低寄生参数的小尺寸封装；高压场景（如电源电路）需大封装以满足耐压要求。
3. 可靠性需求：汽车电子、工业设备建议选择C2012及以上封装，其抗机械应力和温度循环能力更优。

四、TDK电容封装的独特优势

• 材料创新：Class 1类（如C0G材质）温度系数低至±30ppm/℃，适合精密电路；Class 2类（如X7R、X5R）容量范围宽，满足电源设计需求。
• 工艺保障：采用“独石结构”（Monolithic Structure），确保机械强度和长期可靠性，即使在极端温度下也无性能退化。
• 环保合规：全系列符合RoHS、REACH标准，无铅化设计，满足全球环保法规。

结语

TDK电容的封装体系覆盖了从微型消费电子到大功率工业设备的全场景需求，工程师可根据尺寸、容量、温度特性和可靠性要求灵活选型。在实际设计中，建议结合具体应用场景（如空间、频率、电压），并参考TDK官方提供的“Delivery Specification”获取详细参数，以确保电路性能最优化。

作为深圳智成电子的工程师，掌握TDK电容封装特性将助力在产品小型化、高性能化设计中抢占先机，尤其在5G、新能源汽车等新兴领域，选择合适的封装方案是提升产品竞争力的关键。
