贴片电容是一种电容材质。贴片电容全称为：多层（积层，叠层）片式陶瓷电容器，也称为贴片电容，片容。贴片电容有两种表示方法，一种是英寸单位来表示，一种是毫米单位来表示。

贴片电容有两种尺寸表示方法，一种是以英寸为单位来表示，一种是以毫米为单位来表示，贴片电容的系列型号有0402、0603、0805、1206、1210、1808、1812、2010、2225、2512，这些是英寸表示法， 04 表示长度是0.04 英寸，02 表示宽度0.02 英寸，其他类同型号尺寸（mm）

TDK电容的尺寸：

英制尺寸 公制尺寸 长度及公差 宽度及公差 厚度及公差

0402 1005 1.00±0.05 0.50±0.05 0.50±0.05

0603 1608 1.60±0.10 0.80±0.10 0.80±0.10

0805 2012 2.00±0.20 1.25±0.20 0.70±0.20 1.00±0.20 1.25±0.20

1206 3216 3.00±0.30 1.60±0.20 0.70±0.20 1.00±0.20 1.25±0.20

1210 3225 3.00±0.30 2.54±0.30 1.25±0.30 1.50±0.30

1808 4520 4.50±0.40 2.00±0.20 ≤2.00

1812 4532 4.50±0.40 3.20±0.30 ≤2.50

2220 57505.70±0.40 5.00±0.30 ≤2.50

2225 5763 5.70±0.50 6.30±0.50 ≤2.50

3035 7690 7.60±0.50 9.00±0.05 ≤3.00

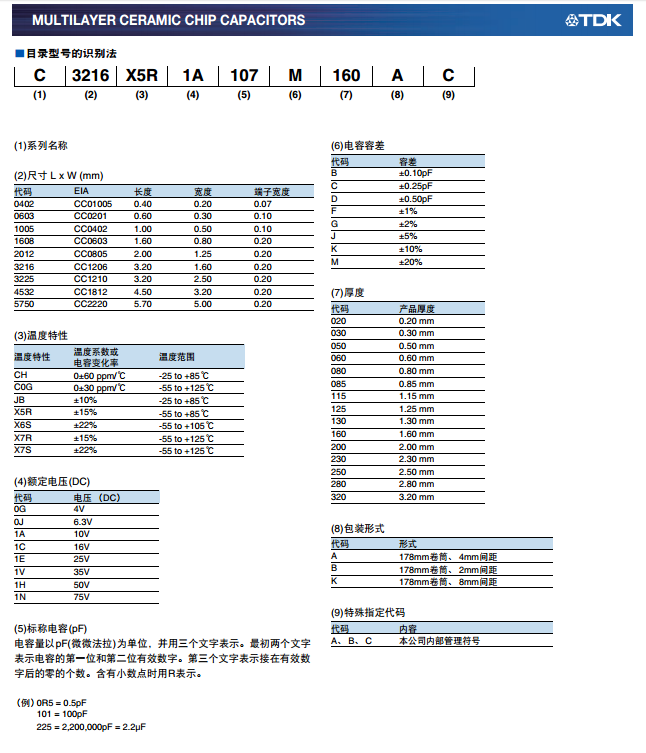

TDK电容的命名：

 TDK贴片电容识别方法及命名规则，TDK是Tokyo Denkikagaku Kogyo K.K的简称。是日本的一个品牌。今天我们一起来学习一下如何识别TDK的贴片电容。

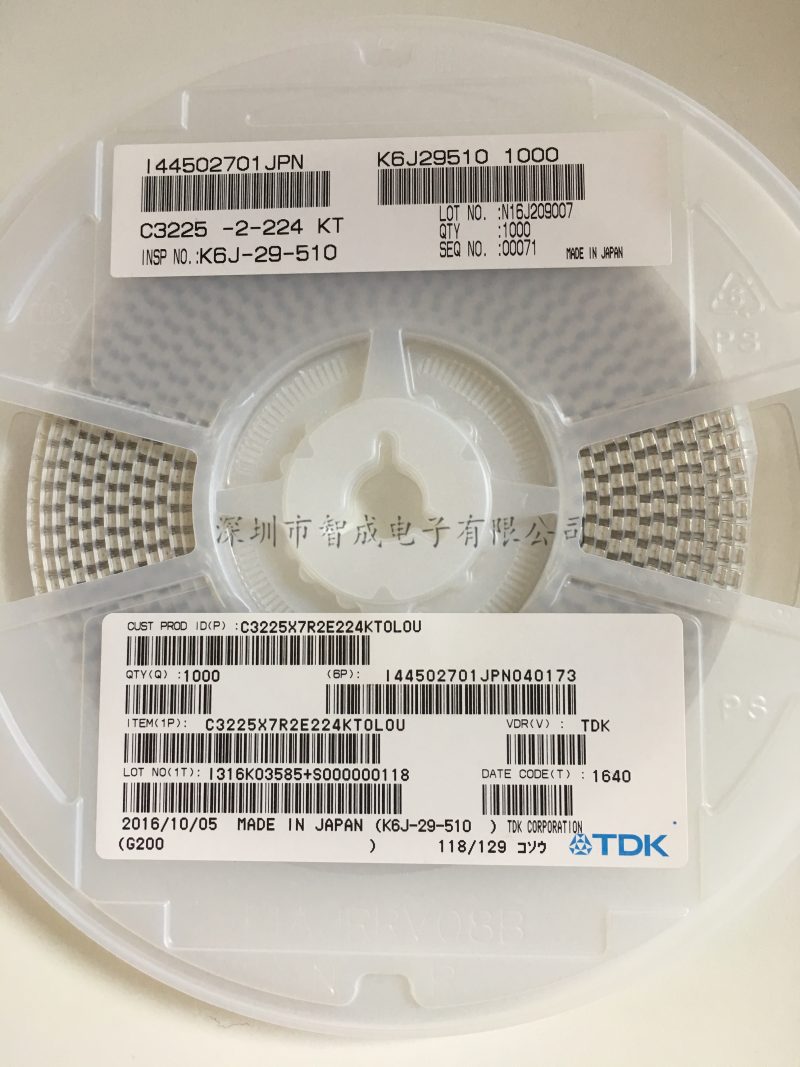

拿到一盘TDK的电容，料盘上会有TDK字样的标示。分上下两个标，上标是小标。下标是大标。TDK的标识是在大标上面。
TDK贴片电容的参数一般由系列名称，体积，材质，电压，容量，误差，包装组成。
系列名称：字母C表示。
体积是由公制表示：0603=0201;1005=0402;1608=0603;2012=0805;3216=1206;3225=1210;4532=1812;5750=2220;4520=1808
材质：CH,COG,JB,JF,X7R,X5R,Y5V(现在常用的为X5R,X7R,COG/NP0)
电压：0J=6.3V;1A=10V;1C=16V;1E=25V;1H=50V;2A=100V;2A=250V;2J=630V;3A=1KV;3D=2KV。
容量误差：C=0.25;D=0.5;J=5%;K=10%;M=20%;Z=+80-20%。
包装：T=卷带，B=袋装。

以上为TDK贴片电容的一些基本参数.我们来举例说明：
C3225X7R1H106M:
C为系列名称;3225=1210，X7R=材质，1H=电压50V，106=容量10UF，M=精度20%，T代表是卷带包装。所以这个型号是1210 X7R 50V 10UF 20%精度的贴片电容。

TDK贴片电容规格尺寸有0603、0805、1206、1210、1812、2220封装
型号描述：C3225X7R1H106M250AC
