如何看懂三星电容的命名规则及编码

文章来源:智成电子 人气: 1,738 发表时间: 10-19

你买任何一个品牌的产品,首先要了解他的命名方法及规则,编码都代表什么意思,今天深圳智成告诉你韩国三星品牌贴片电容的命名规则。下面详细说明每个代码都包含哪些知识,帮助你快递了解三星电容。

我们用三星电容CL10B105KO8NNNC来举例,可以分成11个部分来解读 。

1、系列产品代码:
CL=积层陶瓷电容器

2、规格代码:
03=0201(0603) 21=0805(2012)

42=1808(4520) 05=0402(1005)

31=1206(3216) 43=1812(4532)

10=0603(1608) 32=1210(3225)

55=2220(5750) 14=0504(1410)

01=0306(0816) 12=0508(1220)

3、电容材质代码:
I类:C=C0G S=S2H L=S2L P=P2H T=T2H R=R2H U=U2H
II类:A=X5R F=Y5V B=X7R X=X6S Y=X7S

4、电容容量代码:
三星电容容量用三位数表明,前边二位为有效位数,第三位为有效位数后”O”的个数如:104=100000(单位pF);假如正中间一位为R也表示”.”如:4R7=4.7pF。106=10UF

5、精度代码:

B=±0.1pf F=±1%

K=±10% C=±0.25pf

G=±2% M=±20%

D=±0.5pf J=±5%

Z=+80/-20%

6、额定电流代码:
R=4V Q=6.3V P=10VO=16V A=25V B=50V C=100V D=200V E=250V G=500V H=630V I=1000V J=2000V K=3000V

7、厚度编码:
3=0.30mm 5=0.50mm 8=0.80mm A=0.65mm M=1.15mm I=2.00mm =1.25mm C=0.85mm F=1.25mm J=2.50mm V=2.50mm D=1.00mm H=1.60mm L=3.20mm Q=1.25mm V=2.5mm

8、内电级/接线端子电镀工艺代码:
A=基本类产品钯/银/镍屏蔽掉/锡100%
N=基本类产品镍/铜/镍屏蔽掉/锡100%
G=基本类产品铜/铜/镍屏蔽掉/锡100%
L=低侧边类产品镍/铜/镍屏蔽掉/锡100%

9、产品类别:

10、独特代码:

11、包装方法:
B=散称O=纸质箱料带,10英尺盘料E=压纹纸质箱,7英尺盘料

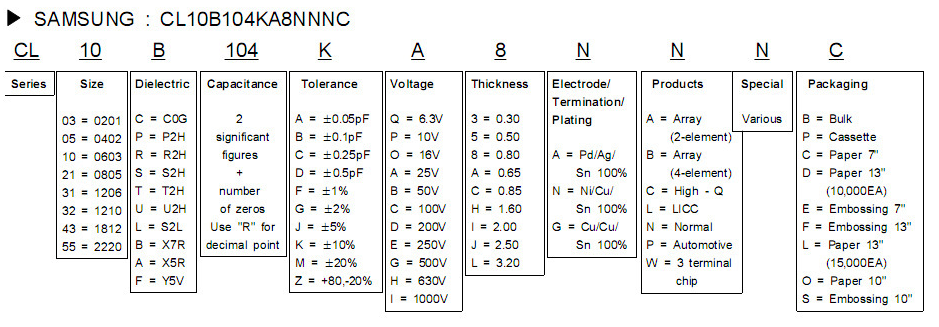

三星贴片电容

总结: CL10B105KO8NNNC根据以上命名方法,我们可以得出这款电容是0603 X7R 16V 1UF 10%的电容,你学会了吗。
