AVX钽电容的命名规则及代码怎么看

文章来源:智成电子 人气: 505 发表时间: 11-02

钽电容器的材料编号一般包括钽电容器系列、耐压、容量、包装和误差。

用AVX电容代码编号为TAJA226K006R拆解AVX钽电容器编号的规则。

TAJ代表TAJ系列A代表包装尺寸,即3216.226,即其容量,即22U.K,表示材料误差值为正负10%,006表示耐压,即6.3V。

R标记了其包装方式,TAJ①A②26③K④006⑤R⑥详见以下:

①表示系列,AVX有TAJ和TPS两个系列,TAJ表示普通钽电容,TPS表示低阻抗钽电容,DC电阻小于1欧元,一般在100毫欧到500毫欧之间,特殊的可以低至40毫欧。

②表示钽电容的尺寸,有A、B、C、D、E、Y、V六种尺寸。

③表示电容的容量,范围为0.1UF-1000UF。

④表示容量误差,钽电容的容量误差有两种:一种是±10%(K)和±20%(M)

⑤表示电容的耐压,是指在85℃时额定直流电压,钽电容的耐压范围为4V-50V。

⑥包装方式有两种,7寸盘和13寸盘。

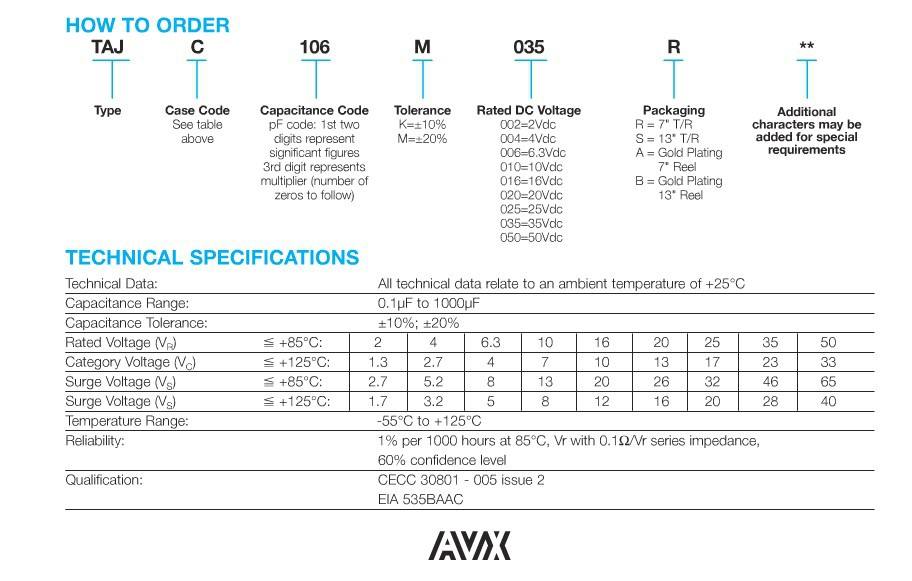

上图所示是AVX钽电容命名规则对照表AVX钽电容器的命名规则就介绍到这里。电容器表面会有相关标识。只有根据不同的标识了解电容器的参数,选择符合实际参数要求的电容器,才能保证运行安全和电容器的使用寿命。这样既能保证运行安全,又能为客户节省不必要的费用和浪费。
