详细介绍0805电容封装尺寸大小是多少

文章来源:智成电子 人气: 6,224 发表时间: 11-02

本文详细介绍0805贴片电容封装尺寸大小和容量的关系及相关知识

如上图 代表什么呢?代表的是贴片电容0805的尺寸图,L代表长度,W代表宽度,T代表厚度。

贴片电容0805尺寸大小

代表的是英制的尺寸,由长和宽组成,0.08inch*0.05inch,1inch=25.4mm0.08inch*25.4mm=2.0mm,0.05inch*25.4mm=1.2mm,所以0805英制尺寸对应的公制尺寸是2012,20是代表长度,12代表的是宽度。0805尺寸一般有两个厚度,TDK代理商查询深圳智成可以根据包装数量来决定的,4KPCS的包装数量产品厚度是0.8mm,(3K)/2K包装数量的产品厚度是1.25mm;

贴片电容0805和容量大小有什么关联

TDK和村田品牌0805目前最大可以做到100UF,电压6.3V,应用于手机,电脑,打印机等高端产品。

贴片电容0805的优点有哪些

• 单片式结构保证优异的机械强度和高可靠性。
• 由于ESR,ESL低,频率特性良好,更有利于设计与理论值的相近的回
路。
• 低ESR带来的低自发热,可以耐更高的纹波电流。
• 无极性。

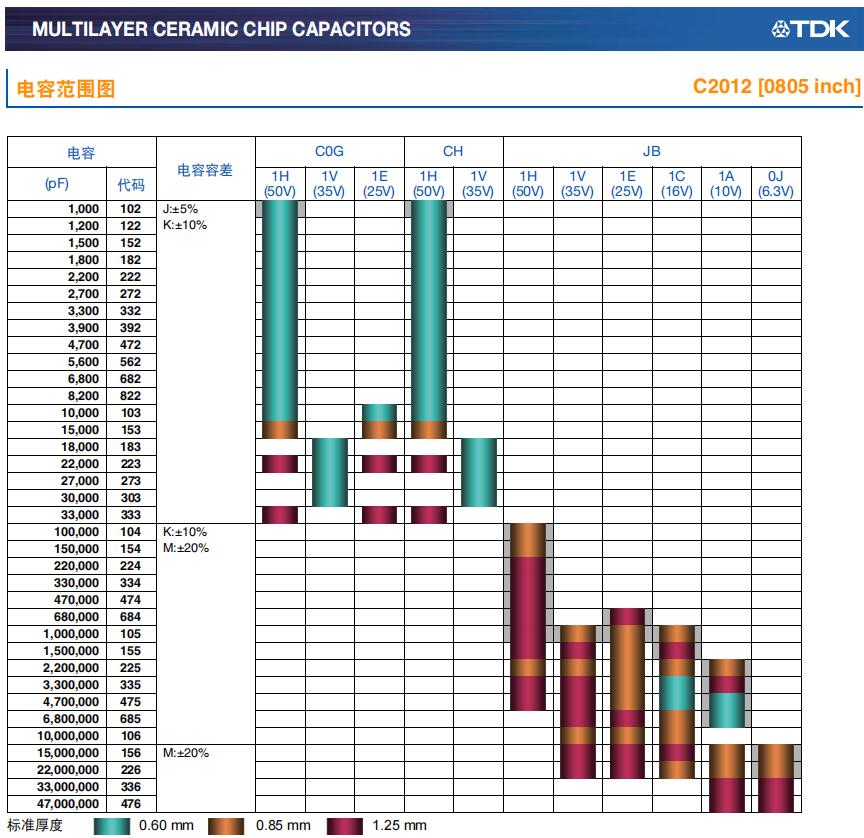

贴片电容0805可做的型号有哪些详见下图

以上文章主要介绍了 贴片电容0805尺寸大小,贴片电容0805和容量大小有什么关联,贴片电容0805的优点有哪些,贴片电容0805可做的型号 。深圳智成电子专业供应贴片电容,可免费提供样品,有需要可联系客服索取。
