贴片电容内部结构图及贴片电容主要原材料有哪些

文章来源:智成电子 人气: 1,419 发表时间: 11-11

深圳智成贴片电容代理商讲述贴片电容内部结构图及贴片电容主要原材料是哪些。

首先我们先了解下贴片电容是怎么制作成型的,贴片电容的外表是陶瓷制品的,制成贴片电容,有以下几个步骤:选用陶瓷粉—>调料—>流延成膜—>印刷电极—>选层—>层压—>分割—>排胶与烧结工艺—>制备端电极(图一)。

贴片电容制作步骤(图一)


贴片电容内部结构图及贴片电容主要原材料是哪些

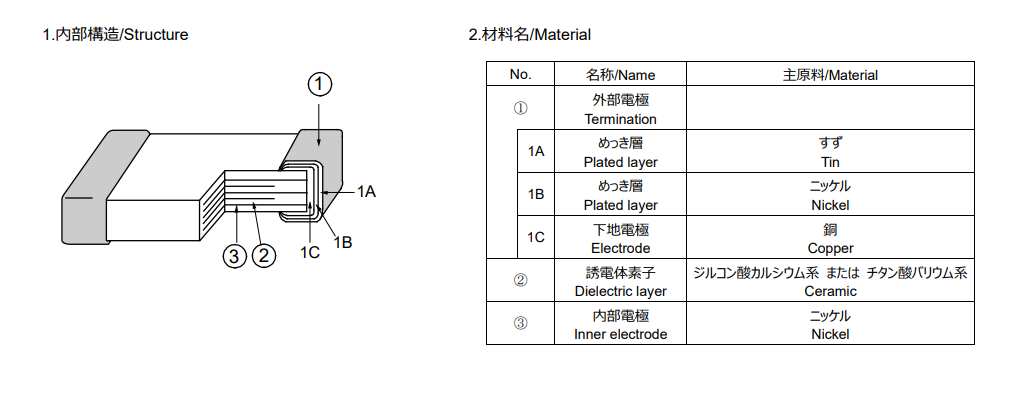

制成贴片电容的工艺要经过多个流程才能完成,构造主要包括三大部分:陶瓷制品介质,金属内电极,金属外电极。是多层叠合构造。首要原料是钛酸钡、氧化钛、铜、钛酸镁等(图二)。制成NPO(COG),X7R,X5R,Y5V等类型,不同的材质有着不一样的特征和差别。

贴片电容材料表(图二)
