贴片电阻的主要参数有哪些部分组成的

文章来源:zcdz001 人气: 356 发表时间: 11-17

深圳智成TDK一级代理商讲解贴片电阻的主要参数有哪些部分组成的

贴片电阻有5种主要参数,即规格尺寸、电阻值、误差值、温度系数及外包装。

1、规格尺寸系列产品贴片电阻系列产品一般有7种规格尺寸,用2种规格尺寸编码来描述。一种规格尺寸编码是通过4位数字代表的EIA(美国电子工业协会)编码,前二位和后二位各自表明电阻器长与宽,以英尺为基准。另一种是米制编码,也是由4位数字代表,其单位是mm。不一样规格的电阻器,其输出功率额定电流也不尽相同。(图一)列举这7种电阻器规格的编码和输出功率额定电流。

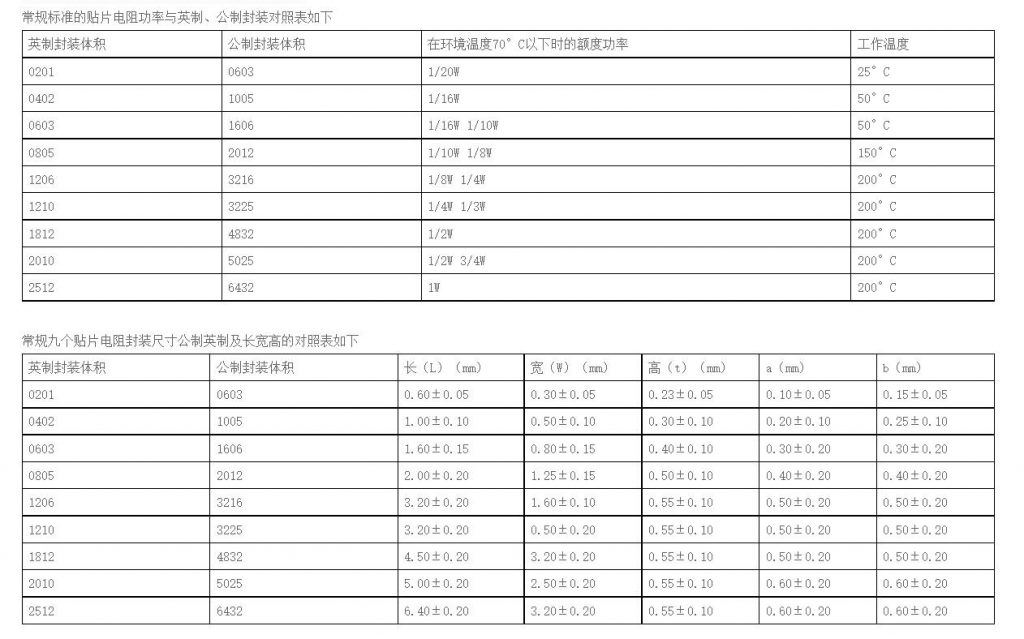

贴片电阻封装尺寸与功率的关系(图一)

2、电阻值系列产品标称阻值是按照系列产品来决定的。各系列产品是通过电阻器的误差值来区分的(误差值越小者电阻值区划越多),在其中常用是E-24(阻值的误差值为±5%)。

贴片电阻表面用三位数字来描述电阻值,在其中第一位、第二位为有效数,第三位数字代表后接零的数量。有小数位时要“R”来描述,并占一位有效位数。标称阻值编号表明方式。

3、误差值贴片电阻(碳膜电阻)的误差值有4级,即F级,±l%;G级,±2%;J级,±5%;K级,±10%。

4、温度系数贴片电阻的温度系数有2级,即w级,±200ppm/℃;X级,±lOOppm/℃。仅有误差值为F级电阻器才选用x级,其他级误差值的电阻器一般为w级。

5、外包装主要包括散装及带条状卷起来二种。

贴片电阻的操作温度范围包括-55–+125℃,较大工作标准电压与规格尺寸相关:0201最小,0402及0603为50V,0805为150V,其他规格尺寸为200V。

贴片电容与贴片电阻的区别

贴片电容与贴片电阻的区别,本质上是不同的。贴片电容的作用是充放电,充放电的大小决定了电容的容量。贴片电阻的作用是当电流通过电阻时,电流受到限制,以避免其他电子元件或电路烧坏,电流可以通过电阻,而电容器不会。
