TDK贴片电容代理商深圳智成电子有限公司为以下品牌一级代理商:TDK,EPCOS爱普科斯,MURATA村田,太诱taiyo,约翰逊JOHANSON,HEC禾伸堂,PDC信昌等知名品牌,智成电子作为TDK电容一级代理商,TDK中国电容代理,TDK授权代理商,智成电子是深圳TDK代理商比较有实力的一家。原装现货供应:贴片电容,安规贴片电容,贴片电感,蜂鸣器,滤波器,电阻等全系列产品。以下是智成电子小编20年TDK电容代理商经验整理告诉你TDK贴片电容2220封装耐压容值大小是多少。
TDK叠层陶瓷贴片电容的一般等级C系列中的中耐压产品,额定电压为100~630V,可应对电路中的高压场景。其最大容量可达到22µF。

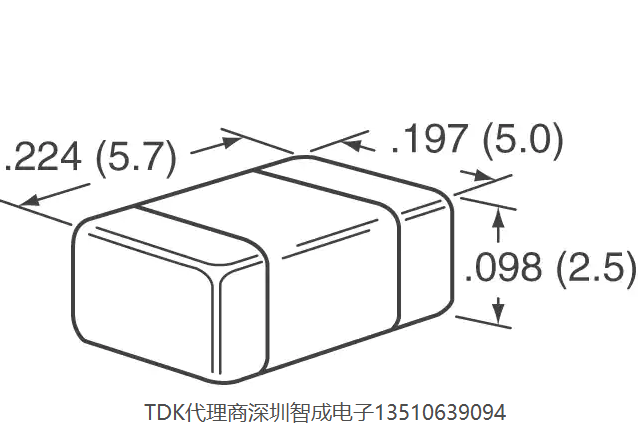

TDK贴片电容2220封装尺寸图如下所示
TDK贴片电容2220封装尺寸:长5.7mm*宽5.0mm,厚度根据容量大小定,没有统一标准,2220封装等于5750封装。
TDK贴片电容2220封装常用电压代码
2A=100V
2E=250V
2V=350V
2W=450V
2J=630V
TDK贴片电容2220封装容值计算方式
电容量以pF(微微法拉)为单位,并用三个文字表示。最初两个文字表示电容的第一位和第二位有效数字。第三个文字表示接在有效数字后的零的个数。含有小数点时用R表示。
(例)0R5 = 0.5pF,101 = 100pF,225 = 2,200,000pF = 2.2µF
TDK贴片电容2220封装容值对照表如下图所示
TDK贴片电容2220封装特点
1.5种额定电压:100V、250V、350V、450V、630V
2.拥有温度特性和DC偏压特性稳定的C0G品
TDK贴片电容2220封装应用范围
1.高电压电路中的去耦、平滑、缓冲、谐振回路等
2.无线充电单元、DC-DC转换器、逆变器等

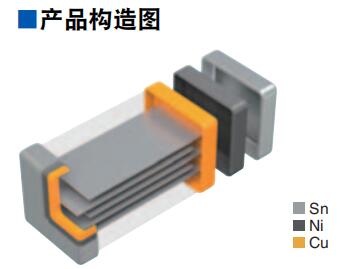

TDK贴片电容2220封装产品结构图
TDK贴片电容2220封装常用规格型号如下表所示
TDK规格型号 | TDK原厂详细描述 |
---|---|
C5750X7T2W684K | 2220 X7T 450V 0.68UF |
C5750X7T2J474K | 2220 X7T 630V 0.47UF |
C5750X7R2A475K | 2220 X7R 100V 4.7UF |
贴片电容(多层片式陶瓷电容器)是目前用量比较大的常用元件,就TDK公司生产的TDK贴片电容来讲有NPO、X7R、Z5U、Y5V等不同的规格,不同的规格有不同的用途。
以上就是本文全部内容,主要介绍了TDK贴片电容2220封装尺寸图,TDK贴片电容2220封装尺寸,TDK贴片电容2220封装常用电压代码,TDK贴片电容2220封装容值计算方式,TDK贴片电容2220封装容值对照表,TDK贴片电容2220封装特点,TDK贴片电容2220封装应用范围,TDK贴片电容2220封装产品结构图,TDK贴片电容2220封装常用规格型号。如需要采购TDK贴片电容,欢迎来电咨询,TDK代理商深圳智成电子为了能够满足客户的设计需求,备有各种类型的TDK电容器和TDK电感器。库存现货型号十万多种产品,可以免费提供样品。有需要欢迎来电咨询13510639094微信同号。
