详细介绍风华电阻的命名方法及编码规则

文章来源:zcdz001 人气: 5,878 发表时间: 11-19

深圳智成电子详细介绍风华电阻的命名方法及编码规则及相关知识,风华全称广东风华高科,主要生产贴片电容,贴片电阻等产品。

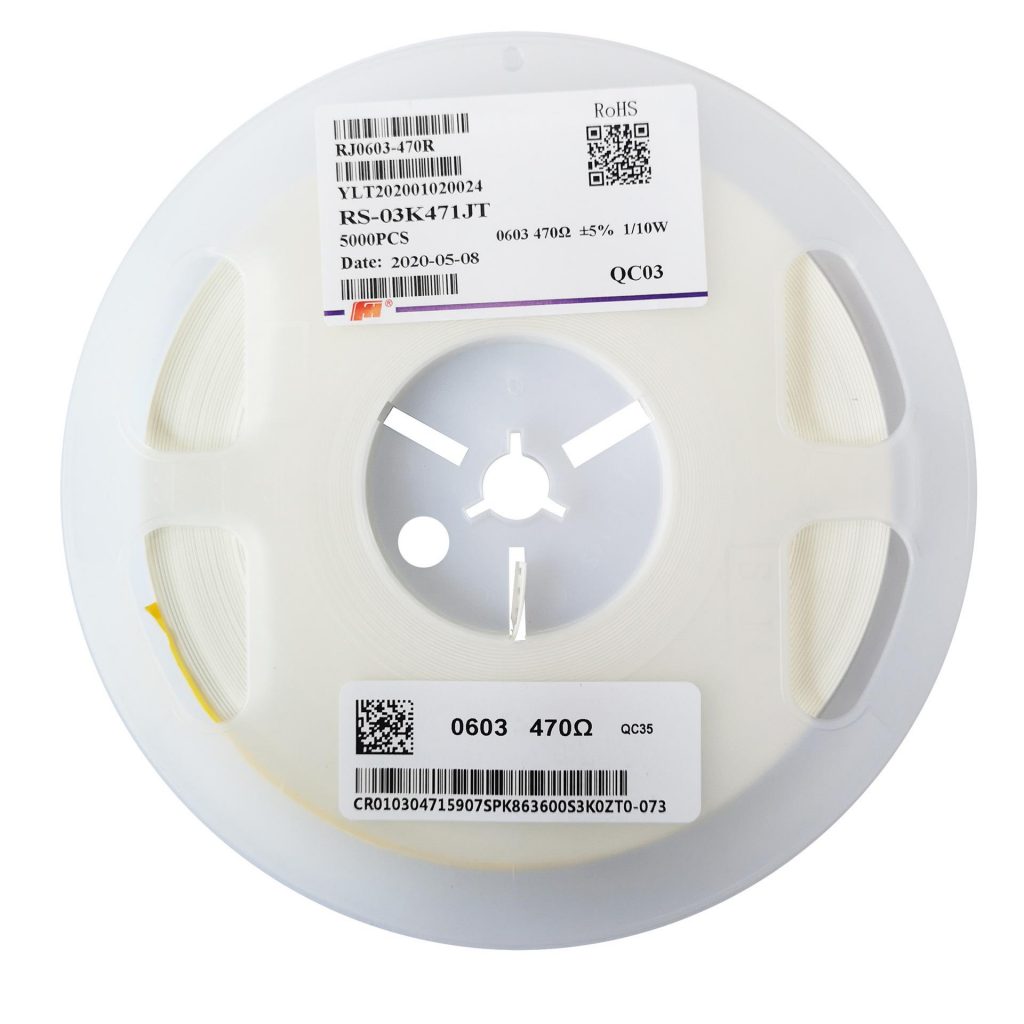

风华电阻的命名方法及编码规则

1、5%测量精度取名:RS-05K102JTL

2、1%测量精度取名:RS-05K1002fTL

R–就是指厚膜内置式固定不动电阻

S–就是指这一电阻的最大功率上述为特殊输出功率系列产品,封装尺寸不一样器输出功率也会有所不同,可是同样封装尺寸的,就会有统一的最大功率值,如:0402是1/16w、0603是1/10w、0805是1/8w、1206是1/4w这些。

05–表示是封装尺寸(英尺)02是0402、03是0603、05是0805、06是1206、10是1210、12是2512等。

K–表明温度系数为100pm,其他型号规格表述的有:v:±200ppm;u:±400ppm;l:±250ppm.

102–表明电阻值为1000Ω=1kΩ

J–表明该贴片式电阻的阻值偏差精密度子啊±5%内。其它的编号表明的价值有:D是±0.5%;F是±1%;G是±2%;J是±5%;K是±10%等。

T–表明该电阻的包装方式是小编外包装,B表示是塑料盒子外包装,C表示是包装袋散称。

L–表明无铅化级别为L级,即总体低铅,假如是G也表示总体无重金属,若该部位没有字幕,含义接线端子无重金属(接线端子含铅量不大于100ppm)

风华电阻的识别方法

数字索位标称法(一般方形块状电阻器使用这种标准法)
数字索位标称法便是在电阻器体里用三位数字来表明其电阻值。它第一位和第二位为有效数字,第三位表明在有效数字后边所施加“0”的数量。这一位不会有英文字母。
比如:“472′’表明“4700Ω”;“151”表明“150Ω”。假如是小数位。则以“R”表明“小数位”。并占有一位有效位数,剩下的二位是有效位数。比如:“2R4″表明“2.4Ω”;“R15”表明“0.15Ω”。
