贴片电阻的识别和规格型号参数详细介绍

文章来源:智成电子 人气: 2,480 发表时间: 11-22

贴片电阻是金属材料玻璃釉电阻中的一种。是把金属粉末和玻璃釉粉混和,选用油墨印刷法印在基材上制作而成的电阻。很薄的一个小方片,体型小、耐湿冷、耐热、温度系数小,特别适合如今自动化装配的年代。我之前也有体会过自动贴片机,刷一下几下,十秒上下功夫,一块电路板上已经铺满大大小小各种各样电子器件,又快又方便。一般电阻器是依靠色盘来识别电阻值,贴片电阻通过什么来识别电阻值呢?

中国贴片电阻的命名方法有两种:5%测量精度命名法(比如RS-05K102JT)和1%测量精度命名法(比如RS-05K1002FT)

R—表明电阻器

S—表明输出功率:0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05—表明规格(英尺):02表明0402、03表明0603、05表明0805、06表明1206、1210表明1210、1812表明1812、10表明2010、12表明2512。

贴片电阻封装尺寸表

英制封装体积公制封装体积长(L)(mm)宽(W)(mm)高(t)(mm)a(mm)b(mm)
020106030.60±0.050.30±0.050.23±0.050.10±0.050.15±0.05
040210051.00±0.100.50±0.100.30±0.100.20±0.100.25±0.10
060316081.60±0.150.80±0.150.40±0.100.30±0.200.30±0.20
080520122.00±0.201.25±0.150.50±0.100.40±0.200.40±0.20
120632163.20±0.201.60±0.100.55±0.100.50±0.200.50±0.20
121032253.20±0.200.50±0.200.55±0.100.50±0.200.50±0.20
181248324.50±0.203.20±0.200.55±0.100.50±0.200.50±0.20
201050255.00±0.202.50±0.200.55±0.100.60±0.200.60±0.20
251264326.40±0.203.20±0.200.55±0.100.60±0.200.60±0.20

K—表明温度系数达100PPM。

102是5%精度电阻值表达方式:前2位表明有效位数,第三位表明一共有多少个零,基本上单位为Ω,102=1000Ω=1KΩ。

1002是1%电阻值表达方式:前三位表明有效位数,第四位表明一共有多少个零,基本上单位为Ω,1002=10000Ω=10KΩ。

J—表明精度为5%、F——表明精度为1%。

T—表明编带外包装。

贴片电阻电阻值误差精度有±1%、±2%、±5%、±10%精度,基本用最多的是±1%和±5%。

但是我们一般能看到的贴片电阻表面可没包装印刷这么长的数字和字母,一般只有3-4个数据或英文字母来描述,我们都是靠这种数据或英文字母才可以识别此贴片式电阻的阻值,实际读数方法如下所示。

1、E-24标明方式

E-24标明法有两位有效数字,可用误差精度为±2%(-G),±5%(-J),±10%(-K)的贴片电阻。

一般10欧母之上最常见的电阻阻值用三个数字表明,前两个数字代表有效位数,最后一位数字代表有效位数后“0”的总数。例如103表明10000Ω,其实就是10kΩ。

小于10欧母的电阻器的标明用R意味着单位是欧母的电阻器小数位,用m意味着单位是毫欧母的电阻器小数位,英文字母部位表明小数位所在位置。例如“2R1”表明2.1Ω,“R05”表明0.05欧母,“4m7”表明4.7mΩ。

2、E-96标明方式

E-96标明法有三位有效位数,可用误差精度为±1%(-F)的贴片电阻。

实际标明方法和以上E-24方式一样,只不过是前三位表明有效位数,最后一位仍然表明有效位数后“0”的总数。例如“1502”表明15000Ω,即15kΩ。

小于10欧母的电阻器的标明用R意味着单位是欧母的电阻器小数位,用m意味着单位是毫欧母的电阻器小数位,英文字母部位表明小数位所在位置。例如“1R00”表明1.00Ω,“R200”表明0.200Ω,4.7mΩ乃是用“4m70”表明。

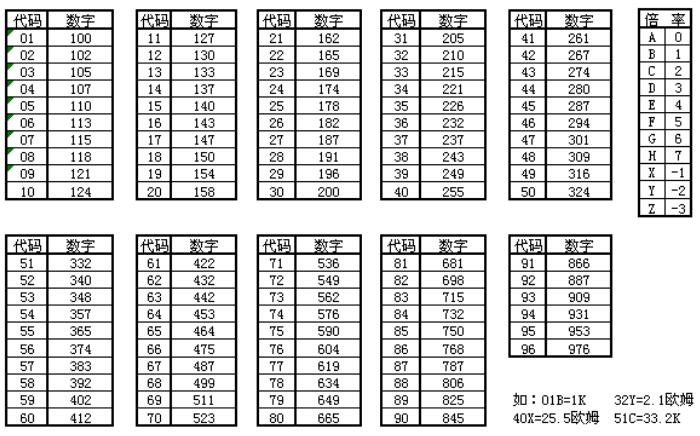

与E-24标明法不一样的是,E-96还有一种MulTIplierCode标注法:由两个数据加一位字母表示,前二位数字意思实数的编码,具体数值可以从MulTIplierCode表中搜索,最后一位字母代表指数编码,具体数值还是要从MulTIplierCode表中搜索。
