文章来源:智成电子 人气: 601 发表时间: 11-26
村田电容官网经销商智成电子(以下简称村田经销智成电子)介绍村田制作所的层叠贴片电容专利,通过使电介质层包括Si以及Mg当中的至少一种元素,从而将电介质层致密化而减少间隙,可以抑制缝隙的形成。集微网信息,村田制作所在江苏无锡举办新工厂项目开工仪式,其MLCC市场份额第一,且动工后,MLCC产能进一步提升。
MLCC是平稳电子产品内部电流的元器件,村田握市场份额位居全球第一。层叠贴片电容具有:陶瓷坯体,包括被层叠的多个电介质层和多个内部电级;和外部电级,与内部电级电连接,在陶瓷坯体的两边面。层叠贴片电容的内部电级包括等同于其厚度的间隙,且给出范围之内空隙率为5~15%,可以抑止陶瓷坯体的缝隙的形成。
可是在形成了急剧的热转变的情形下,因为以间隙为起点引发的缝隙,有可能在陶瓷坯体产生缝隙。因此,村田制作所于2020年3月24日申请了一项名叫“层叠贴片电容”的发明专利(申请号:202010215489.X),申请者为株式村田制作所。

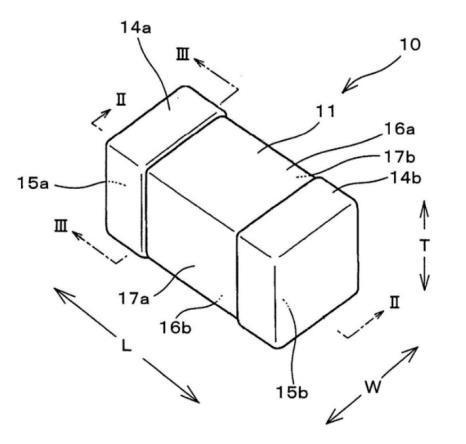

图1为层叠贴片电容的立体图,村田经销商智成电子的层叠贴片电容10是总体具备长方形外形的电子部件,具备陶瓷坯体11和一对对置的外部电级14a、14b,将对置方向界定为层叠贴片电容10的长度方位L,将电介质层12和内部电级13a、13b被层叠方向界定为层叠方位T,与长度方位L以及层叠方位T的任意方向均正交方向界定为总宽方位W。
村田电容官网资料显示陶瓷坯体具备在长度方位L上相对的第1端面15a及其第2端面15b、在层叠方位T上相对的第1主面16a及其第2主面16b、与在总宽方位W上相对的第1侧边17a及其第2侧边17b。在第1端面15a有第1外界电级14a,在第2端面15b有第2外界电级14b。陶瓷坯体优选为角部及其棱线部含有圆弧。在此,角部是陶瓷坯体的三个面交叉的部分,棱线部是陶瓷坯体的两个面交叉的部分。

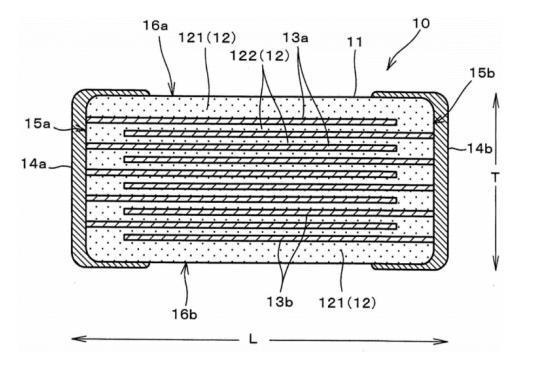

图2为层叠贴片电容的II-II线剖视图,陶瓷坯体包括被层叠的多个电介质层12和多个内部电级13a、13b。在内部电级13a、13b包含第1内部电级13a和第2内部电级13b。村田经销商智成电子提醒您陶瓷坯体具备第1内部电级13a和第2内部电级13b在层叠方位T上隔着电介质层12更替的被层叠多个的结构。
电介质层12包括:表层电介质层121,位于陶瓷坯体11的层叠方位T的两外侧;和里层电介质层122,位于第1内部电级13a与第2内部电级13b之间。在电介质层包括Si以及Mg当中的至少一种元素,能够将电介质层12致密化而减少间隙,进而抑止缝隙的形成。第1内部电级13a及其第2内部电级13b在其生产流程中尽管产生内腔,但至少一部分的内腔中元素M缩松。村田供应商智成电子依据这样的结构,内部电级13a、13b的持续性提升。
简而言之,村田制作所的层叠贴片电容专利,通过使电介质层包括Si以及Mg当中的至少一种元素,从而将电介质层致密化而减少间隙,可以抑制缝隙的形成。
村田经销商智成电子与村田制作所致力于以功能瓷器为基本的电子元件的研究开发,生产销售。村田一直用智慧开辟“特有性”,将电子社会的基本修建得更加宽广、更为浓厚,为推进人们真正意义上幸福生活作出贡献。
高介电常数型陶瓷电容和温度补偿型陶瓷电容按照温度来分类,使用的电介质材料和特性不同,用途也不同,在使用时要区分清楚不要用错陶瓷电容。
