村田murata_NFC电路所使用的村田电感器介绍

文章来源:智成电子 人气: 458 发表时间: 11-26

村田murata代理智成电子介绍NFC电路所使用的村田电感器,近年来,搭载NFC功能的智能手机机种越来越多。因此,本次将介绍NFC。

(1)村田murata智成电子的这款NFC(Near Field Communication)即近距离无线通信,靠近同样安装NFC功能的设备,在几厘米左右的短距离内能够进行通信的功能。与Bluetooth®和WiFi等其他无线通信相比,NFC的数据传输速度较慢,用于小数据传输。事实上,NFC还用于智能手机、可穿戴设备终端上的支付服务、WiFi设定、Bluetooth®配对设定。在发挥NFC功能的电路中,电感器是必不可少的。下面介绍NFC电路所使用电感器的必要特性和产品。

(2)村田murata品牌NFC用电感器的必要特性:ANFC电路由NFC的IC、LC滤波器、匹配电路、天线构成。

NFC电路的构成(图一)

LC滤波器具有低通滤波器的作用,从IC发出的信号中,除去通信不需要的高频成分。但是由于后段的匹配电路和电路上距离较近,所以LC滤波器的常数会对匹配有影响。因此,用于LC滤波器上的电感器的电感值要求具有窄公差。同理也希望用于LC滤波器的电感器的电感值不依赖于电流值。

此外,由于电路中的元件产生损耗,为了不产生无谓的电量损耗,要求电感器具有低损耗。具体来说,由于13.56MHz的AC电流NFC电路中流通,所以该频率的ACR*1低是很重要的。

(3)村田murata代理智成电子介绍NFC用电感器:LQW、LQM系列

下面介绍可用于NFC电路的电感器:LQW18CN系列、LQW15CN系列、LQM18JN系列。

由于电感器的电流值发生变化,电感值也会发生变化。如图2所示,LQW18CN系列对于AC电流的电感值依存性非常小。因此,即使NFC电路流通的AC电流变大,特性也不会发生很大变化。此外,如图3 所示,即使是大电流也能保持低ACR。

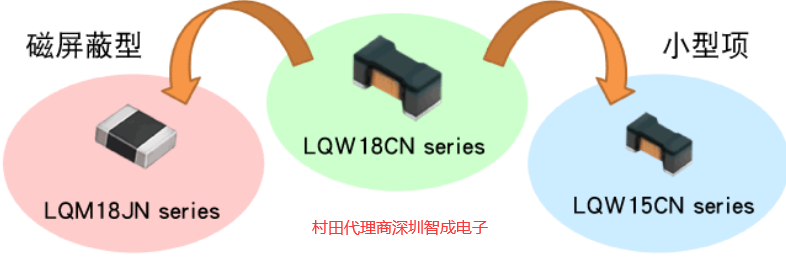

LQW15CN系列是LQW18CN系列的小型产品。村田murata代理智成电子此外还提供磁屏蔽型LQM18JN系列新产品。

村田murata电感LQW18CN系列常用规格型号如下

型号 L尺寸 W尺寸 T尺寸 尺寸代码 inch (mm) 电感值 电感徝偏差 额定电流 (Itemp) Rdc (max.) SRF (min.)
LQW18CN15NJ0H# 1.6 ±0.15mm 0.8 ±0.15mm 0.8 ±0.15mm 0603 (1608) 15nH ±5% 2200mA 0.025Ω 2000MHz
LQW18CN33NJ0H# 1.6 ±0.15mm 0.8 ±0.15mm 0.8 ±0.15mm 0603 (1608) 33nH ±5% 1700mA 0.035Ω 1800MHz
LQW18CN4N9D0H# 1.6 ±0.15mm 0.8 ±0.15mm 0.8 ±0.15mm 0603 (1608) 4.9nH ±0.5nH 2600mA 0.015Ω 2300MHz

村田murata电感LQW15CN系列常用规格型号如下

型号 L尺寸 W尺寸 T尺寸 尺寸代码 inch (mm) 电感值 电感徝偏差 额定电流 (Itemp) Rdc (max.) SRF (min.)
LQW15CN18NJ00# 1.0 ±0.1mm 0.55 ±0.1mm 0.5 ±0.1mm 0402 (1005) 18nH ±5% 1400mA 0.046Ω 3000MHz
LQW15CN18NJ0Z# 1.0 ±0.1mm 0.55 ±0.1mm 0.5 ±0.1mm 0402 (1005) 18nH ±5% 1400mA 0.046Ω 3000MHz
LQW15CN1R0M10# 1.0 ±0.1mm 0.6 ±0.05mm 0.5 ±0.1mm 0402 (1005) 1000nH ±20% 270mA 0.94Ω 120MHz
LQW15CN1R5M10# 1.0 ±0.1mm 0.6 ±0.05mm 0.5 ±0.1mm 0402 (1005) 1500nH ±20% 190mA 1.5Ω 120MHz
LQW15CN20NJ10# 1.0 ±0.1mm 0.6 ±0.05mm 0.5 ±0.1mm 0402 (1005) 20nH ±5% 2200mA 0.028Ω 3000MHz

村田murata电感LQW18JN系列常用规格型号如下

型号 L尺寸 W尺寸 T尺寸 尺寸代码 inch (mm) 电感值 电感徝偏差 额定电流 (Itemp) Rdc (max.) SRF (min.) 系列名
LQM18JNR10J00# 1.6 ±0.15mm 0.8 ±0.15mm 0.55 ±0.10mm 0603 (1608) 100nH ±5% 650mA 0.5125Ω 200MHz LQM18JN_00
LQM18JNR12J00# 1.6 ±0.15mm 0.8 ±0.15mm 0.55 ±0.10mm 0603 (1608) 120nH ±5% 610mA 0.5875Ω 150MHz LQM18JN_00
LQM18JNR16J00# 1.6 ±0.15mm 0.8 ±0.15mm 0.55 ±0.10mm 0603 (1608) 160nH ±5% 550mA 0.75Ω 100MHz LQM18JN_00

(4)村田murata不平衡电路的NFC

谈到NFC电路,一般来说是图1的平衡电路,也有如图4所示连接不平衡电路使用的情况。此时,需要在匹配电路和天线间使用巴伦器进行平衡-不平衡的转换。在此可使用的巴伦器有DXW21BN系列。DXW21BN系列可用于浮动型、变压器型,但是事实上NFC电路中多用变压器型。

连接不平衡电路时的电路构成(图4)

村田murata电感DXW21BN系列常用规格型号如下

型号 频率范围 端口阻抗 插入损耗 共模抑制比(min.) 额定功率 额定电压 额定电流 尺寸代码(单位为mm) 厚度
DXW21BN2511N# 13.56MHz 25Ω – 25Ω 1.0dB max.(at Freq. Range) 40dB 20Vdc 250mA 2012 1.2mm
DXW21BN7511S# 1GHz to 1.5GHz 75Ω – 75Ω 1.4dB max.(at Freq. Range) 20dB 27dBm 20Vdc 2012 1.2mm
DXW21BN7511T# 50MHz to 1200MHz 75Ω – 75Ω 50 to 870MHz:1.0dB max.(at Freq. Range),870 to 1200MHz:1.2dB max.(at Freq. Range) 20dB 27dBm 20Vdc 2012 1.2mm
DXW21BZ7511S# 1GHz to 1.5GHz 75Ω – 75Ω 1.4dB max.(at Freq. Range) 20dB 27dBm 20Vdc 2012 1.2mm
DXW21BZ7511T# 50MHz to 870MHz 75Ω – 75Ω 1.0dB max.(at Freq. Range) 20dB 27dBm 20Vdc 2012 1.2mm
DXW21HN5011B# 100MHz to 1000MHz 50Ω – 50Ω 1.0dB max.(at Freq. Range) 10dB 20Vdc 2012 0.9mm

(5)村田murata代理智成电子总结

NFC需要LC滤波器用电感器、不平衡电路转换用巴伦器等。为满足这些需求,村田murata代理智成电子提供LQW、LQM系列和DXW21BN系列等产品阵容,也提供各种元件方案。

以上就是本文的全部内容,主要介绍了村田murata_NFC电路所使用的村田电感器介绍。如需要采购村田电容电感,欢迎联系村田murata代理智成电子13510639094微信同号。
