murata村田官网村田电容分类介绍(附图)

文章来源:zcdz001 人气: 720 发表时间: 11-26

murata村田官网的所展示的村田电容是世界领先的电子元件制造商村田生产,其主要产品是陶瓷电容器,在世界上排名第一。本文将详细介绍村田各种类电容器产品及其特点,关于村田电容器产品的价格、规格参数、技术手册,您可以联系村田代理深圳智成电子快速获取。

一、murata村田官网村田电容主营产品
村田电容一般分为四大类:贴片电容、电解电容、微调电容、可变电容。以下由村田代理深圳智成电子为大家介绍村田官网的七种类型的电容器,讲解它们用途及优点。
(1)murata村田官网村田片式陶瓷电容器(贴片电容)
村田片式陶瓷电容器,统称贴片电容,是当前用量较大的常见元件,就村田公司制造的贴片电容而言有NPO、X7R、Z5U、Y5V等不同规格,不同的规格有不同的用途。

村田代理深圳智成电子仅就常见的NPO、X7R、Z5U和Y5V来介绍一下它们性能运用,及其采购中应注意的订购事宜。NPO、X7R、Z5U和Y5V的重要区别是它们添充物质不同,在同样的体积下因为添充物质不同所组成的电容器的容量就不同,随着带来的电容器的介电损耗、容积稳定性等也就不同。

村田贴片电容

因此使用电容器时要依据电容器在电路中功效不同来采用不同的电容器。
NPO电容器:NPO是一种最常用的具备温度补偿特征的片式陶瓷电容器。它添充物质是由铷、钐和一些其他稀缺氧化物组成的。村田代理深圳智成电子告诉你NPO电容器是容量和介电损耗最稳定的电容器之一。在温度从-55℃到+125℃时容积转变为0。

X7R电容器:X——代表电容最少可工作在-55℃;7——代表电容最多可工作在+125℃;R——代表容值随温度的改变为±15%。

Y5V电容器:Y5V正常操作温度范畴在-30℃~+85℃,对应的电容容量转变为+22~-82%;而Z5U正常操作温度范畴在+10℃~+85℃,对应的电容容量转变为+22~-56%。

(2)murata村田官网村田聚合物铝电解电容器

村田聚合物铝电解电容器具备低ESR、低阻抗、大容量的特征。此外,静电容量具备无直流偏置特点,温度特性也十分平稳。因此,十分适合用以平滑各种电路的输出电流,村田代理深圳智成电子提醒您可作为预留设备在CPU周边设备的负荷发生变化时应用。这也有助于降低元件数量、减小线路板空间。

村田聚合物铝电解电容器

(3)murata村田官网村田微调电容器

村田微调电容器的工作原理:微调电容器是半固定可调节电容器,其静电容量能够自由的改变。一般来说,1次设置后大部分就无需变化。相比一般的电容器,微调电容器增强了静电容量调节的功效,其原理主要有以下的三种。然而,制成产品的大多都是使用了第一种方式。

村田微调电容器

方法一:改变电级重合面积;

方法二:改变电级重合间的距离;

方式三:改变电介质的相对介电常数。

方法一的落实措施:固定夹着电介质的中的一块电级,另一块制成可变动的电级,2个电级的重合面积(对立电级面积)的改变,可以改变静电容量。根据这个方法,可变电级的旋转角度基本成正比例,可以达到改变静电容量(线形转变)的效果。村田代理深圳智成电子代理的这款微调电容便是使用了第一种方式,而且获得了50%以上的全球市场份额。

村田微调电容器产品种类:在电子元件生产生产商里,排行老大的村田企业在微调电容的行业也在业界是首屈一指的。其微调电容产品种类主要有:

TZB4系列:尺寸4.0x4.5x3.0mm,树脂长方形轮廊,SMD型瓷器微调电容器。8种静电容量值的商品阵容,能够回流焊接,外衣薄膜型,还能够应用波峰焊接方式。

TZC3系列:尺寸3.2x4.5x1.6mm,彩色定子制成SMD型瓷器微调电容器。5种静电容值量的商品阵容,能通过色调方便的鉴别。

TZR1系列:尺寸1.5x1.7x0.85mm是世界上最小的无树脂SMD型瓷器微调电容器。有4种静电容量值的商品阵容,无树脂结构、出色的焊锡耐温性,回流焊接后,稳定性仍能很好的发挥。因为产品尺寸小,制成高静电容量值的商品很困难,可是应用村田自身的层叠陶瓷技术,已将制成达到8pF的商品。

TZW4系列:尺寸4.2x5.2x2.6mm无树脂SMD型瓷器微调电容器。耐电压达到550VDC,适用于高频电路。配合高频电路,有1.0pF和1.5pF两种低电容值的商品阵容。村田代理深圳智成电子告诉你这是最适合用以移动通信基站的发送功率放大器的匹配电阻。

TZY2系列:尺寸2.5x3.2x1.25mm的无树脂SMD型瓷器微调电容器。微调电容器最流行的尺寸。有8种多样的静电容量值商品阵容,包括了从低频到高频的不同需求。无树脂结构、出色的焊锡耐温性,回流焊接后,稳定性仍能很好的发挥。

(4)murata村田官网村田超级电容(EDLC)

村田的超级电容(EDLC:ElectricalDoubleLayerCapacitor,又被称为电气两层电容器)与传统超级电容商品相比,具备高功率密度,体积虽小,却能迅速、高效的对应大能量的输入与输出。基于澳洲的CAP-XX公司导进的技术,开展材料与结构设计的优化,完成了微型化与低ESR。用以导出受限的电池设备、小型电源,能够实现微型化、大功率、高性能(LEDFlash等高导出特性)。

村田超级电容

村田超级电容的结构:超级电容(EDLC:双电层电容器)是指像陶瓷电容器和电解电容器一样没有电介质的电容器。随之而来的是,它采用的是固态(电级)和液态(电解液)在界面上形成的电气两层(双电层)状态来替代了电介质。

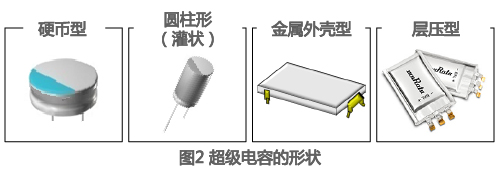

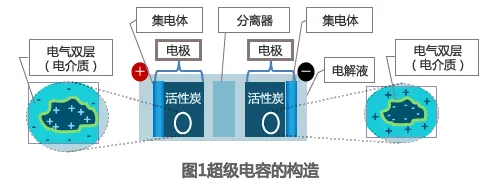

图1是超级电容的构造图。一般来说,超级电容是有电级和电解液(含有电解质盐)及其分离器(避免正电极和负电极的接触)构成的。电级的结构要在集电气上有涂活性炭粉末。电气两层是每个活性炭粉和电解液触碰形成的页面。给超级电容充电的话,正级是负离子和空孔,负级是负离子和电子夹着页面排序。该离子和电子(空孔)排列的情况被称作电气两层。村田代理深圳智成电子告诉你这是根据离子的物理挪动所形成的,因此不会伴随电池那般的化学变化。因此非常电容充放电循环特性优异。电级中使用了活性碳是造成电级面积扩大的原因。活性碳表面是微小的孔,因此面积增大。而面积越多就越能更多的蓄电,因此超级电容完成了非常高的静电容量。此外,通过其形状和构造图还可以得到图2的观点,这便是村田超级电容的层压型。

村田超级电容的主要优势:

1.小型超薄的封装 (LWT:14.0mm×21.0mm×3.2mm~)

2.低ESR!!输出电压高,静电容量高 (DMF系列例:45mΩ、5 5V、470mF) 与电池和一般的超级电容相比,可达到大电流和高输出的输入输出。

3.优化了的充放电循环寿命。因为没有伴随着化学反应的充放电构造,可实现10万次以上的充放电。

4.适用于高可靠性、高机密性的封装和电气化学系统,与其他的超级电容相比它严格地控制了特性劣化的可能性。

(5)murata村田官网村田可变电容

可变电容根据施加在端子上的电压来改变静电容量值。村田可变电容关键型号有:LXRW19V300-020,LXRW19V600-029。

村田可变电容

村田可变电容适用范围:

1.可以进行上述电容器的可变,根据调节调谐电压;

2.能够作为一个装置FeliCa(NFC)的次数的调整像开关集成电路(电容器嵌入型)或调整电容器。自然,其它的各种前提下都可以用。

村田可变电容品名含义:比如型号:LXRW19V600–020

LXRW:代表可变电容;19:代表规格;V:控制代码;600:容量;020:包装方式。

(6)murata村田官网村田单层微片电容器

村田单层微片电容器特性:村田单层微片电容器由于使用了光滑、精密的结构陶瓷与金电级制成单层结构,所以其信任型、频率特点都十分非凡。从超小型的0.25mm开始产品系列化,适用于电路微型化、高密度的封装。因为使用了金电级,AuSn做芯片焊接、金线做引线键合。为了更好安装与使用性能,AuSn能够单面或双面镀层。

村田单层微片电容器

村田单层微片电容器用途:村田单层微片电容器应用于各种微波集成电路(放大仪、发射器、混频器、控制电路等)光通信设备、移动通信设备、检测仪器中。

(7)murata村田官网村田车载用高耐热薄膜电容器

如今在车载用途中普遍使用的薄膜电容器一般可确保小于105℃温度。尽管一直以来都有高耐热薄膜电容器,但有在高温状况下自身恢复功能难以工作,又发生短路故障的顾忌。

村田车载用高耐热薄膜电容器

村田高耐热薄膜电容器(FH系列)可在125℃的状态下连续使用。此外,在高温地区具备自身恢复功能,特别适合规定高温保证的环保车的转化器和电机驱动用变换器的光滑用途。村田车载用高耐热薄膜电容器应用于高耐热、规定安全性的混合动力车、电动汽车的光滑电容器,电机驱动用转化器,转化器等。

murata村田官网村田电容最新产品相关资料介绍

村田制作所的层叠贴片电容专利,通过使电介质层包括Si以及Mg当中的至少一种元素,从而将电介质层致密化而减少间隙,可以抑制缝隙的形成。集微网信息,村田制作所在江苏无锡举办新工厂项目开工仪式,其MLCC市场份额第一,且动工后,MLCC产能进一步提升。MLCC是平稳电子产品内部电流的元器件,村田握市场份额位居全球第一。层叠贴片电容具有:陶瓷坯体,包括被层叠的多个电介质层和多个内部电级;和外部电级,与内部电级电连接,在陶瓷坯体的两边面。层叠贴片电容的内部电级包括等同于其厚度的间隙,且给出范围之内空隙率为5~15%,可以抑止陶瓷坯体的缝隙的形成。可是在形成了急剧的热转变的情形下,因为以间隙为起点引发的缝隙,有可能在陶瓷坯体产生缝隙。因此,村田制作所于2020年3月24日申请了一项名叫“层叠贴片电容”的发明专利(申请号:202010215489.X),申请者为株式村田制作所。

村田层叠陶瓷贴片电容器的II-II线剖视图
