文章来源:智成电子 人气: 1,789 发表时间: 11-28

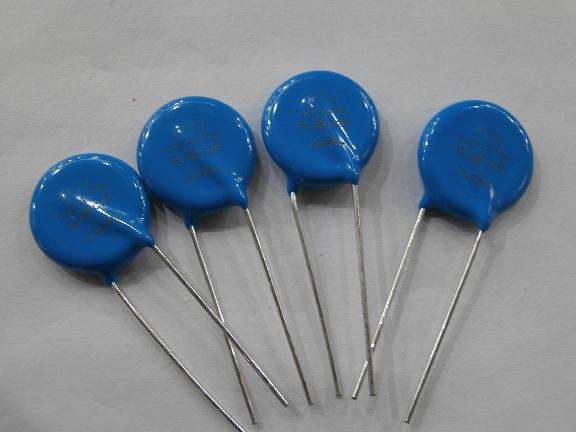

我们都知道压敏电阻具备防雷的作用,因此被人们熟识和应用。在日常日常生活,应用压敏电阻不正确或者产品质量不过关,也会导致新产品的毁坏,而作为专业技术人员你们知道有什么恰当地方法检验电阻器的好与坏吗,TDK授权一级代理商智成电子会在文中给大家共享两种形式。
检验压敏电阻的好与坏方法一:
先要搞清楚压敏电阻的电压值,能用一个适宜的电压源(这儿所称的电压源能是一般开关电源;维护电阻器能够避免电流不稳定,毁坏压敏电阻或者开关电源)连接起来一个维护电阻器给压敏电阻增加工作电压,精确测量压敏电阻的电压值,看看是否在标称值上,假如是可以感觉元器件都是好的。假如与标称值偏差非常大,那么这样的压敏电阻就有问题。
检验压敏电阻的好与坏方法二:
压敏电阻一般串联在电路板上应用,当电阻器两端工作电压发生改变并超出额定电流时,电阻器内电阻大幅度缩小,展现短路故障情况,将连接起来在电源电路里的电流量保险丝烧断,具有调节作用。压敏电阻在电路板上,主要用于开关电源过电压保护和稳压管。TDK授权一级代理商智成电子用压敏电阻三主要参数测试仪,可测到压敏电压,泄露电流,@线形指数值。在业余组工作中情况下,操作时将万用电表置10k档,试电笔接于电阻器两侧,数字万用表应该显现出压敏电阻上标记的电阻值,假如偏移这一标值非常大,则说明压敏电阻已经坏了。
检验压敏电阻的好与坏方式三:
众所周知一切电气元件本身都寄放着电容器,依据这类基本原理,大家可以用数显万用表电容档来精确测量。有容积就是好,反过来就是短路了!是坏的!自然不一样型号规格不一样参数压敏电阻寄放容积也是不一样的!
压敏电阻是一种非线性的伏安特性电阻件,简称VDR。它具有抑止瞬态过电压的功效,应用时与保护器件端口并接,正常电压状况下,其为高阻态,当超出其门限电压时,其阻值快速减少,通断大电流,保护后续电路。下图为压敏电阻的模型及电路符号。
①压敏电压:指击穿场强,或以上提到的门限电压(阈值电压),比如常见型号14D471的压敏电阻,其取名里的471即是47*10^1=470V为击穿场强,可是压敏电压的误差范围一般是±10%;TDK授权一级代理商智成电子告诉你其中的14D是压敏电阻大小,其数值越多,通流能力越高。压敏电压要在1mA直流电流根据压敏电阻时检测得到的。在数据手册中注意Vr@1mA(DC)这一栏即表明压敏电压。
②较大工作电压:较大工作电压分两种状况。交流前提下,即施加在压敏电阻上的交流电压有效值不得超过较大工作电压,数据手册中一般表示为ACRMS;直流前提下,施加在压敏电阻上的直流电压不得超过这个值。
③较大钳位电压:是指施加脉冲能量波型如8/20us时,压敏电阻两端的电压。下面简要介绍下8/20us脉冲波形,是指8us达到100%的Ipp,20us下降至50%的Ipp,如下图,T1段为8us,T2段为20us。
