日本TDK品牌CeraLink 电容器参数介绍

文章来源:智成电子 人气: 563 发表时间: 11-28

日本TDK代理商智成电子介绍TDK品牌CeraLink 电容器各项参数

TDK品牌CeraLink 电容器开发背景介绍

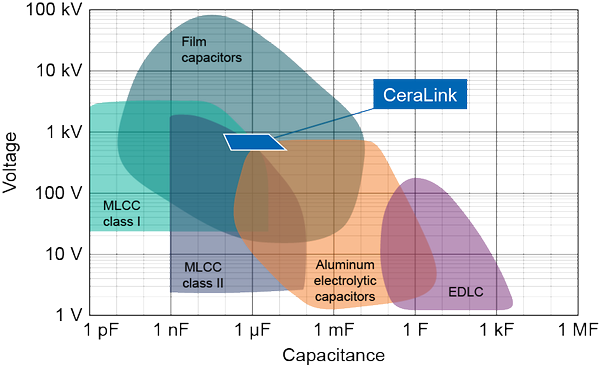

电容器技术有若干种,而且各具优势。电容器选型时主要考虑的参数有电容、工作电压、工作温度范围、电流和寄生电容。TDK代理商智成电告诉你如果有别的特别要求,例如空间狭小、特殊的PCB板材料(IMS等)或快速切换宽带隙(WBG)半导体等,则可快速决定挑选瓷器电容器。作为SMD(表面贴装)型元件,它可满足全部上述参数要求。

CeraLink电容器采用了一种带铜内电极的新型陶瓷材料,专为高压应用中的特定领域而设计。这种PLZT陶瓷(锆钛酸铅镧)材料赋予电容器独特的性能表现,可在指定的工作电压下达到峰值电容(正偏移)。

CeraLink电容器很好地平衡了大电流处理能力和电容值,相比于MLCC电容器,同类应用中所需的电容器数量更少,因此所需的总解决方案成本更低。这样从系统层面进一步支持了电力电子的小型化,在性价比方面具有明显的优势。

TDK品牌CeraLink 电容器特点和反铁电优势

主要优势高频条件下高温条件下
随着直流电压在0 V至Vop范围内逐渐达到工作电压(正偏移),电容值随之增大,并达到最佳电容密度 (Vop & Top)最佳频率范围:100 kHz至1 MHz宽工作温度范围:最高达+150 °C(还适合SiC/ GaN)
纹波电流处理能力强低损耗铜电极和适合高频的后端,ESR极低损耗低,ESR随温度升高而大幅降低
高可靠性,基于AEC-Q200标准认证损耗低由于材料选择恰当,漏电流超低
兼容RoHS无dV/dt限制无热失控
铜内电极材料的属性非常适合高频切换,损耗低,且支持高Imax的快速转换率
通常自发热小且热自调节性能好,此外自发热可支持CeraLink达到良好的性能温度
采用标准的MLCC回流焊型材,支持表面贴装

TDK品牌CeraLink 电容器的应用

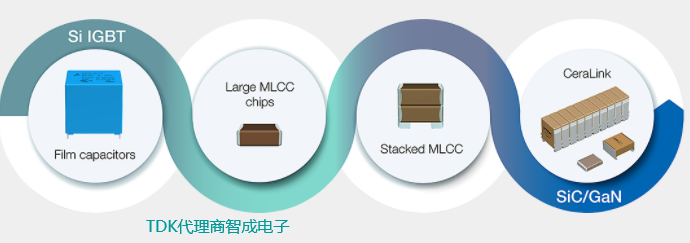

TDK CeraLink电容器是一种非常紧凑的解决方案,广泛适合缓冲器、滤波器、飞跨电容和直流支撑等各种场合。TDK代理商智成电子提醒您相比于传统陶瓷电容器,CeraLink电容器在指定工作电压下(正偏移行为)具有最大电容,甚至还增加了纹波电压所占的比例,从而使非常适用于快速切换宽带隙 (WBG) 半导体,比如SiC和GaN。关于电容器反铁电行为的更多信息,请参见我们的《CeraLink技术指南》。

下面我们将介绍一些典型的用例。CeraLink的功能因应用本身而异。

电容在电机等驱动中的作用原理电路图

CeraLink 电容器在汽车 – xEV中的高压应用:辅助逆变器,(高压压缩机、高压泵和高压加热器),车载充电器 (OBC),DC/DC逆变器。

CeraLink 电容器工业能源的应用:驱动器,储能系统,功率变换器,光伏逆变器,各类电源,比如不间断电源 (UPS) 和隔离电源,SiC功率模块。

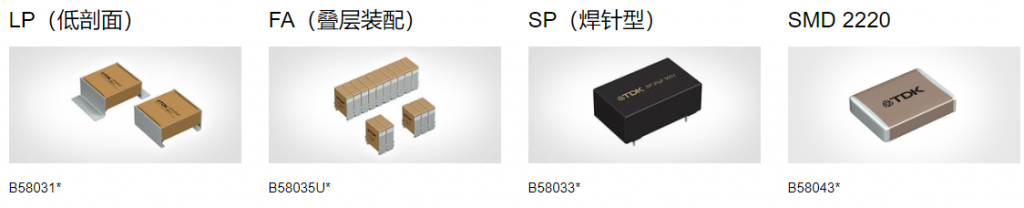

TDK品牌CeraLink 电容器产品组合应用

1.产品组合TDK代理商智成电子提供两种不同的片式元件选项。它们均PLZT陶瓷(铅镧锆钛酸)材料,符合RoHS指令,且采用铜内部电极。电容器的设计工作温度为-40°C至+150°C,可选三种不同的电压等级(VR 500 V/700 V/900 V)。

2.由于采用银外电极和银涂层铜引线框架,CeraLink LP、FA和SP系列的引线框架结构的导热性极好,非常可靠。

3.新的SMD系列专门针对电容密度进行了优化,并采用标准和软端子保证可靠性。

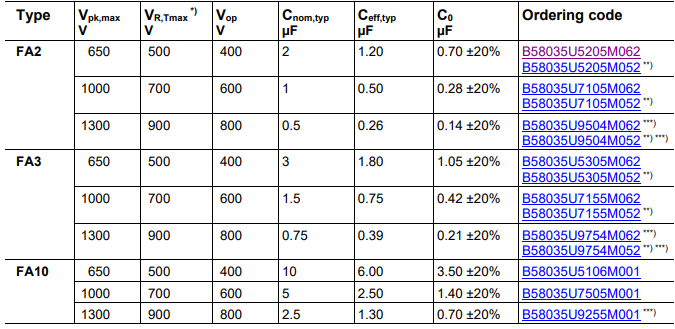

TDK品牌CeraLink 电容器量产规格型号详见下图

TDK品牌CeraLink 电容器代理商相关资料

深圳智成电子有限公司为以下品牌一级代理商:TDK,EPCOS爱普科斯,MURATA村田,太诱taiyo,约翰逊JOHANSON,HEC禾伸堂,PDC信昌等知名品牌,智成电子作为TDK电容一级代理商,TDK中国电容代理,TDK授权代理商,深圳TDK代理商比较有实力的一家。原装现货供应:贴片电容,安规贴片电容,贴片电感,蜂鸣器,滤波器,电阻等全系列产品,可以免费提供样品。

以上就是本文的全部内容,主要介绍了日本TDK品牌CeraLink 电容器开发背景介绍TDK品牌CeraLink 电容器特点和反铁电优势TDK品牌CeraLink 电容器的应用TDK品牌CeraLink 电容器量产规格型号详见下图,TDK品牌CeraLink 电容器产品组合应用TDK品牌CeraLink 电容器代理商相关资料。TDK代理商深圳智成电子为了能够满足客户的设计需求,备有各种类型的TDK电容器和TDK电感器。库存现货型号十万多种产品,可以免费提供样品。有需要欢迎来电咨询13510639094微信同号。
