怎么选择滤波电容和滤波测算及整流滤波电容计算公式

文章来源:智成电子 人气: 1,495 发表时间: 11-30

TDK电容代理智成电子介绍怎么选择滤波电容和滤波测算及整流滤波电容计算公式

滤波电容是并联在整流电源电路输出端,用以降低交流脉动波纹系数、平滑直流输出的一种储能器n-35g的主滤波电容件。在使用将交流转换为直流供电的电子电路中,滤波电容不仅使电源直流输出平稳,降低了交变脉动波纹对电子电路的影响,同时还可吸收电子电路工作过程中产生的电流波动和经由交流电源串入的干扰,使得电子电路的工作性能更加稳定。

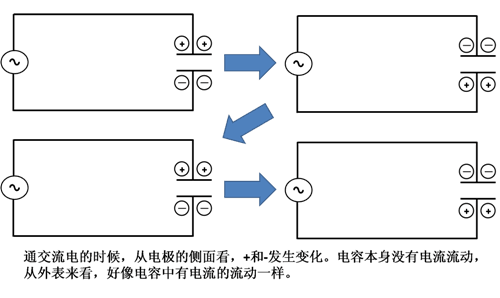

滤波电容在电路中的符号一般用“C“表示。在50赫兹市电的整流电路中,为了获得好的滤波效果,选择的滤波电容的电容量都比较大,最常用的为数百至数千微法的电解电容,要求高的场合也有使用钽电容或铌电容的;但在几十千赫兹甚至更高频率的场合,对频率特性的要求比对容量的要求显得重要得多。

滤波电容的选取与计算

一,当要求不是很精确的话,可以根据负载计算,每mA,2uf.二,按RC时间常数近似等于3~5倍电源半周期估算。例:负载情况:直流1A,12V。其等效负载电阻12欧姆。

桥式整流:RC=3(T/2)

C=3(T/2)/R=3x(0.02/2)/12=2500(μF)

工程中可取2200μF,因为没有2500μF这一规格。若希望纹波小些,按5倍取。这里,T是电源的周期,50HZ时,T=0.02秒。

全波整流结果一样,但半波整流时,时间常数加倍。根据全波整流波形,可以看出,输出电压的平滑与电容充放电时间和信号的频率有关系,当信号的频率增大时,输出电压的波动就会变大,可以改变滤波电容的大小来改变充放电时间,使波动减小。这也反应了上述滤波电容的计算关系。智成电子是日本tdk授权中国国内一级代理商提供TDK滤波贴片电容器和电感器及蜂鸣器磁芯等代理服务。理论上滤波电容越大滤波效果越好,输出电压就越平滑,但在电路接通的瞬间,电路中所产生的冲击电流因素却不能被忽略,这是因为,几乎所有的电子元器件都有其可以通过的最大电流值,所以,在选择电子元器件时,必须考虑冲击电流所带来的流过相关元器件瞬间电流的最大值,冲击电流越大,对电子元器件的要求就越高,电路的成本就会提高。

滤波电容的选用原则

(1)大电容,负载越重,吸收电流的能力越强,这个大电容的容量就要越大

(2)小电容,凭经验,一般104即可

1、电容对地滤波,需要一个较小的电容并联对地,对高频信号提供了一个对地通路。

2、电源滤波中电容对地脚要尽可能靠近地。

3、理论上说电源滤波用电容越大越好,一般大电容滤低频波,小电容滤高频波。

4、可靠的做法是将一大一小两个电容并联,一般要求相差两个数量级以上,以获得更大的滤波频段。

具体案例:

一、AC220-9V再经过全桥整流后,需加的滤波电容是多大的?再经78LM05后需加的电容又是多大?

前者电容耐压应大于15V,电容容量应大于2000微发以上。后者电容耐压应大于9V,容量应大于220微发以上。

二、有一电容滤波的单相桥式整流电路,输出电压为24V,电流为500mA,要求:

(1)选择整流二极管;

因为桥式是全波,所以每个二极管电流只要达到负载电流的一半就行了,所以二极管最大电流要大于250mA;电容滤波式桥式整流的输出电压等于输入交流电压有效值的1.2倍,所以你的电路输入的交流电压有效值应是20V,而二极管承受的最大反压是这个电压的根号2倍,所以,二极管耐压应大于28.2V。

(2)选择滤波电容;

选取滤波电容:1、电压大于28.2V;2、求C的大小:公式RC≥(3–5)×0.1秒,本题中R=24V/0.5A=48欧所以可得出C≥(0.00625–0.0104)F,即C的值应大于6250μF。

(3)另:电容滤波是降压还是增压?

电容滤波是升高电压。

以上就是本文的全部内容,如需要采购TDK滤波电容,欢迎来电咨询13510639094微信同号。
