murata村田和TDK高频电感哪个好

文章来源:智成电子 人气: 457 发表时间: 12-05

高频电感主要应用于手机、无线路由器等产品的射频电路中,从100MHz到6GHz都有应用。

  高频电感在射频电路中主要有以下几种作用:

  ·匹配(Matching):与电容一起组成匹配网络,消除器件与传输线之间的阻抗失配,减小反射和损耗;

  ·滤波(Filter):与电容一起组成LC滤波器,滤出一些不想要的频率成分,防止干扰器件工作;

  ·隔离交流(Choke):在PA等有源射频电路中,将射频信号与直流偏置和直流电源隔离;

  ·谐振(Resonance):与电容一起构成LC振荡电路,作为VCO的振荡源;

巴仑(Balun):即平衡不平衡转换,与电容一起构成LC巴仑,实现单端射频信号与差分信号之间的转换。

  之前介绍的三种结构,都可以用来制作高频电感,下面介绍下他们的特点:

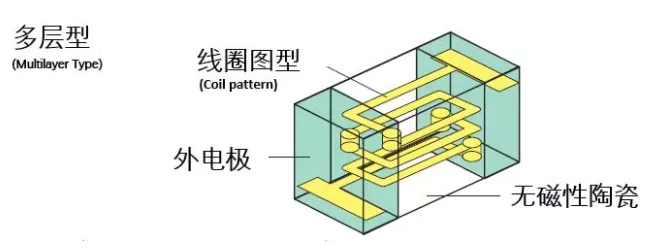

  多层型

  多层型通过烧结,形成一个整体结构,或叫独石型(Monolithic)

多层片状电感的,相比于其他两种就是Q值最低,最大的优势就是成本低,性价比高,适合于大多数没有特殊要求的应用。TDK和Taiyo Yuden的高频电感都只有多层型,没有绕线型和薄膜型。

  TDK的MLK系列、Murata的LQG系列、Taiyo Yuden的HK系列,这三个系列的产品基本一样,最便宜,性价比高。

  当然随着工艺技术的提升,现在也有高Q值系列的多层片状电感,例如TDK的MHQ系列、太阳诱电的HKQ系列。

  TDK的多层电感做的更好更全,还有一个MLG系列,有0402封装,感值可以做0.3nH,Value Step 0.1nH,容差0.1nH,接近薄膜电感的性能,价格还便宜。
