村田电容具有哪些特性

文章来源:智成电子 人气: 291 发表时间: 12-12

村田电容器代理商智成电子介绍村田电容具有哪些特性。智成电子是以下品牌一级代理商:TDK,MURATA村田,三星SAMSUNG,国巨yageo,约翰逊Johanson,HEC禾伸堂,PDC信昌等知名品牌代理。 智成电子作为muRata村田原厂授权一级代理,村田中国电容代理商,国内村田代理商比较有实力的一家。原装现货供应:贴片电容,车规级贴片电容,安规贴片电容,贴片电感,蜂鸣器,滤波器,热敏电阻等全系列产品。

村田电容器的分类

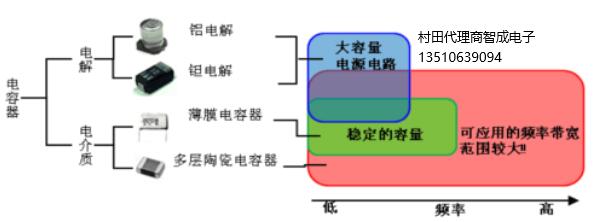

村田电容器有着各式各样的种类。如图1所示,电容器以生产材料可划分为陶瓷电容器、钽电解电容器、铝电解电容器等。特别是多层陶瓷电容器,体积虽小但容量大,经常被用于去藕、电源电压的平滑化、滤波等各种电路中。最近已成了提升手机、电视机性能所不可缺少的元件。

村田电容的分类图一

村田电容器之多层陶瓷电容器的特点:温度特性介绍

陶瓷电容器如图2所示,可分为温度补偿型与高诱电型。因为各种温度情况下的静电容量变化情况各不相同,因此需要根据电容的特征来决定其用途。日本国内所使用的JIS规格、欧洲所使用的EIA规格均做出了详细的分类

温度补偿型

温度变化所造成的静电容量变化率较小,主要用于滤波、高频电路的藕合。当线圈与电容器被结合使用中,线圈的电感会随着温度的上升而增加,这时则可以借助负温度系数电容器去进行调整。

高诱电型

是一种使用了介电常数较高材料的电容器,具有静电容量较高的特点。主要作为电源电路的去耦电容器或平滑电路使用。与温度补偿型电容器相比,因为温度可以造成的静电容量变化较大,因此当用于滤波器等信号电路中时需要十分注意。

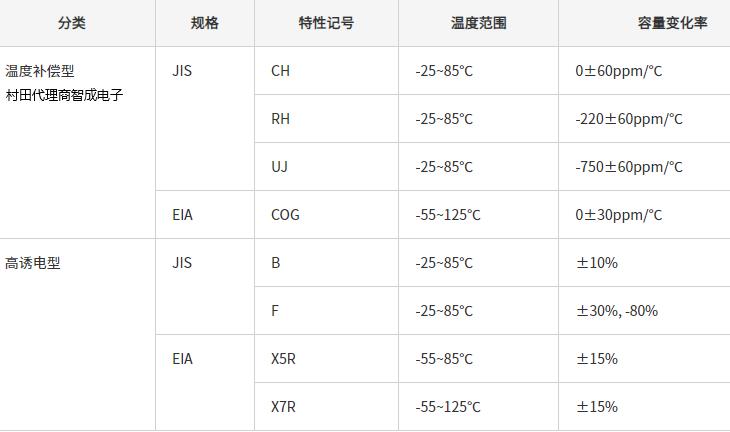

村田电容温度特性图二
村田陶瓷电容器的温度特性与规格图二

村田电容器之多层陶瓷电容器的特点:低ESR、低ESL

多层陶瓷电容器具有良好的高频特性。与其他电容器相比,由于其具备能够减小电阻(ESR※1)及残余电感(ESL※2)的构造,因此在高频条件下也能保证电容器的工作。图3、图4所示为等效电路与电感的特性。由于铝电解电容器及钽电解电容器的ESR较高,因此阻抗也就较高。但陶瓷电容器却是频率越高则阻抗越低,这对于去藕来说非常有效,并能够发挥高性能的滤波能力。

 ※1 ESR:Equivalent Series Resistance(等效串联电阻)
 ※2 ESL:Equivalent Series Inductance(等效串联电感)

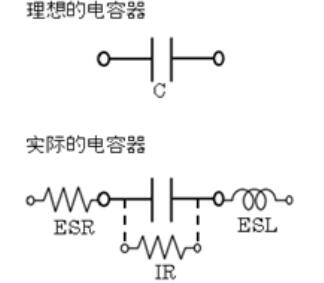

电容器的等效电路图三
村田电容阻抗特性图四

以上就是本文全部内容,主要介绍了村田电容具有哪些特性。如需采购100%原装正品村田电容,欢迎来电咨询村田代理商深圳智成电子为了能够满足客户的设计需求,备有各种类型的村田电容器和村田功率电感器。有需要欢迎来电咨询13510639094微信同号。
