村田电容GRJ系列树脂电容防断裂产品介绍

文章来源:智成电子 人气: 809 发表时间: 12-26

村田电容GRJ系列树脂电容防断裂产品一般用树脂外部电极片状多层陶瓷电容器,通过树脂外部电极抑制基板封装后的弯曲应力引起的裂纹!

村田电容GRJ树脂电容产品特点

1、树脂外部电极抑制电路板弯曲引起的裂纹。外部电极的树脂释放应力,可抑制陶瓷的裂纹。

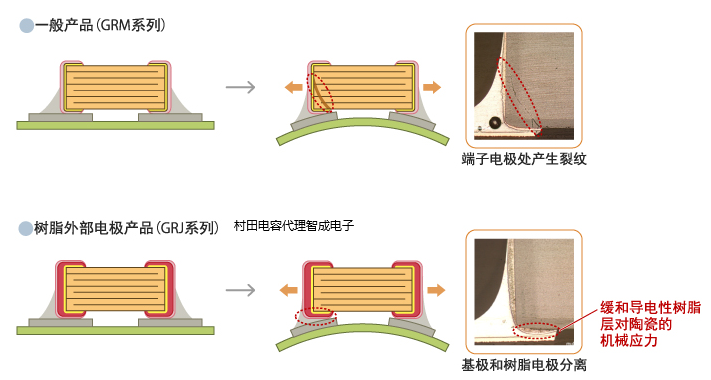

村田电容一般产品GRM系列和村田电容GRJ系列树脂产品对比图如下所示,智成电子提醒您注意: 一旦施加超过规格书记载的耐基板弯曲性的保证范围 压力,电容器主体有可能发生裂纹。产生裂纹的电感器由于绝缘阻抗降低,极有可能发生短路。关于耐基板弯曲性的保证范围,请和智成电子业务联系索取产品详细页面的详细规格表。

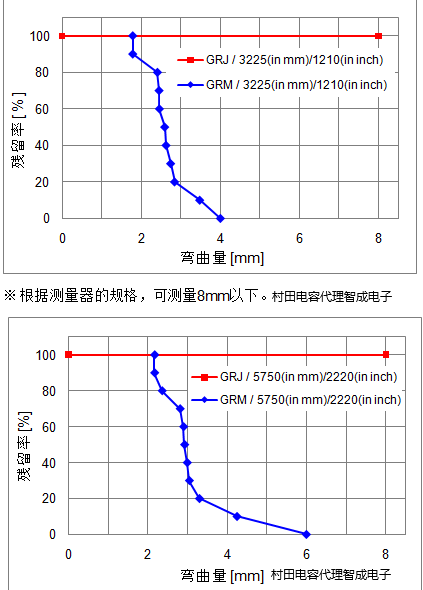

2、村田电容GRJ树脂电容可抑制电路板封装时等的由弯曲应力产生的裂纹。

3、村田电容GRJ树脂电容非常适合用于受动热应力、振动、冲击的消费、工业电子设备等。GRJ电容最大有2220封装,最高容量可做到47UF,最高电压达到1000V,以下列表是常用规格参数。

产品尺寸0.6×0.3mm – 5.7×5.0mm
额定电压6.3Vdc – 1000Vdc
静电容量33000pF – 47μF
主要用途消费、工业电子设备

4、村田电容GRJ树脂电容常用规格型号对照表

型号产品特点长度宽度厚度温度特性额定电压静电容量静电容量许容差
GRJ188C70J475KE11#一般用|125℃|弯曲裂纹对策|回流焊接|波峰焊接1.6 ±0.3mm0.8 ±0.2mm0.8 ±0.2mmX7S(EIA)6.3Vdc4.7μF±10%
GRJ188C70J475ME11#一般用|125℃|弯曲裂纹对策|回流焊接|波峰焊接1.6 ±0.3mm0.8 ±0.2mm0.8 ±0.2mmX7S(EIA)6.3Vdc4.7μF±20%
GRJ188R60J106ME11#一般用|85℃|弯曲裂纹对策|回流焊接|波峰焊接1.6 ±0.2mm0.8 ±0.1mm0.8 ±0.1mmX5R(EIA)6.3Vdc10μF±20%
GRJ188R61A106ME11#一般用|85℃|弯曲裂纹对策|回流焊接|波峰焊接1.6 ±0.2mm0.8 ±0.1mm0.8 ±0.1mmX5R(EIA)10Vdc10μF±20%

以上就是本文全部内容,主要介绍了村田电容GRJ系列树脂电容防断裂产品。如需要了解更多相关知识和采购村田电容,欢迎来电咨询智成电子。
