电阻温度系数公式电阻温度系数对照表

文章来源:智成电子 人气: 733 发表时间: 12-14

所有物质随温度变化内部阻值会发生变化。电阻器也不例外,随温度变化阻值会发生变化。其变化比例称为电阻温度系数。单位为ppm/C。根据基准温度条件下的阻值变化率和温度差,可以用下式求得电阻温度系数。电阻温度系数(ppmppm/°C)= (R-Ra)/Ra :(T-T)× 1000000

Ra:基准温度条件下的阻值
Ta:基准温度
R:任意温度条件下的阻值R:任意温度

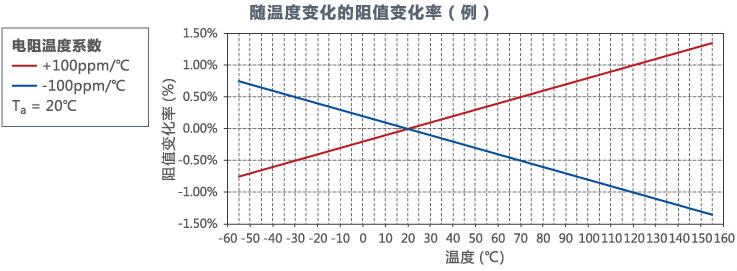

例)100ppm/°C电阻温度系数的贴片电阻器,从基准温度20°C到100°C时的阻值变化率是?
电阻温度系数(ppm/C)=(R-Ra)/Ra÷(T-Ta) × 1000000→100(ppm/°C) = (R-Ra)/Ra÷ (100-20) x 100000o
(R-Ra)/Ra= 0.008 = 0.8%

电阻温度系数(temperature coefficient of resistance 简称TCR)表示电阻当温度改变1度时,电阻值的相对变化,单位为ppm/℃(即10E(-6)/℃)。

TCR=dR/(R.dT)

实际应用时,通常采用平均电阻温度系数,定义式:TCR(平均)=(R2-R1)/R1(T2-T1)
有负温度系数、正温度系数及在某一特定温度下电阻只会发生突变的临界温度系数。
紫铜的电阻温度系数为1/234.5℃。
