贴片电阻额定功率是什么意思

文章来源:智成电子 人气: 285 发表时间: 12-14

额定功率是指在规定的周围温度条件下能够连续工作的功率最大值。贴片电阻器施加功率就会发热。贴片电阻器有使用温度上限。

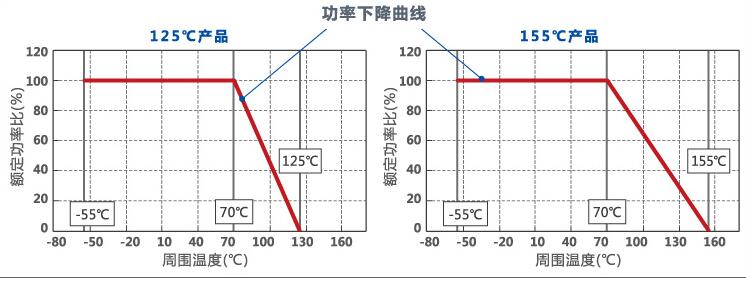

所以电阻器在70℃以上周围温度下使用时,有必要依据以下功率下降曲线降低功率。

贴片电阻是对电流流动具备阻抗力的器件,用字母R表示。贴片电阻品种繁多,是电子线路中应用多的元器件之一,它能够管控电路中的电流和电压尺寸。

贴片电阻最大功率:是指贴片电阻长期连续运行并能满规定的技术性能时,所允许损耗的大功率,了解时可以这样看问题:贴片电阻器便以热的方式消耗功率,换句话说把功率以热的方式损耗掉,但它有自己能“身体”自身能及时“耗费”由此而来的热能力,过这个能力,将会因为热的原因而烧毁。这个限值便是通常说的允许损耗功率。尽管贴片电阻的方式各种各样,可是功率运用常用的是金属膜贴片电阻和线绕贴片电阻。贴片电阻生产商的大在于在同样封装尺寸的贴片电阻里加入多功率,不管它是用于小型电子器件还是用以大型工业设备上。在取得较高的最大功率的同时,还规定贴片电阻不能产生过量的热。

在贴片电阻行业,封装越多,贴片电阻可以处理功率就越高。但是如今的行业日益规定越来越小的电子设备规格,这意味着对较小元器件的需要。加上对好散热性能和小容差综合规定(与大功率相匹配)。

如今,贴片电阻生产商正在提高他们的功率产品线,以求在同样或更小尺寸的封装中提供强的功率和好的散热性能。此外,已有多家贴片电阻生产商在供应可工作于275℃的贴片电阻,这些贴片电阻可以承受汽车和工业应用里的恶劣环境标准。还有一些生产商已开发出散热器贴片电阻及其针对这些器件的表面贴装封装。

贴片电阻器的最大功率选用规范化的最大功率系列值。一般将超过1W的贴片电阻,在贴片电阻原理图中直接用阿拉伯数加单位表明,如5W、10W、30W等;低于1W的贴片电阻器不标最大功率值,在电路设计图中用贴片电阻功率符号图片表明。比如:1/2W50欧母的贴片电阻,是指这个贴片电阻的阻值是50欧母,它能承受的最大功率1/2w,换句话说就是,若是在这个50欧姆的贴片电阻加上超过0.1A的电流,使它功率超过1/2w的话,至会烧毁。
