聊聊贴片电阻耐压对照表和电压怎么看

文章来源:智成电子 人气: 2,435 发表时间: 01-10

大家都知道贴片电阻关键技术参数有封装形式容积、阻值、输出功率、精密度误差、温度系数等构成,而还有另外一个重要主要参数往往被大伙儿而忽视,便是贴片电阻的“耐压值”,就是指依据欧姆定律下,电阻器固定不动前提下电阻电压越大根据电阻电流则越多,而电阻器运转的最大功率越多或是运作最大功率并不是太过大时,电阻器工作标准电压会翻过电阻器的“耐压值”进而毁坏电阻器,在生产电阻器的原材料是有“耐压值”这一参数,例如新产品的工作标准电压超过电阻器工作标准电压的时候会烧毁电阻器,因此在设计电路状况时应清晰电阻器的“耐压值”,一般贴片电阻耐压值都要在说明书标出出去,在选择贴片电阻时应清晰“耐压值”必要性。

现阶段贴片电阻从芯片工艺上主要分塑料薄膜和厚膜二种,但是对于耐压难题而言我主要讲述了厚膜贴片电阻的耐压,由于薄膜电阻“耐压值”是很低的。薄膜电阻优势是精确度高、低温度系数终究生产制造不一,塑料薄膜的这俩性能指标有利于操纵,可是耐压问题塑料薄膜的人要比较少的多,因而主要讲述了厚膜贴片电阻耐压。

厚膜要用油墨印刷制造出来的,现阶段针对不同的电阻器构造,能够生产制造厚膜输出功率型、厚膜髙压型、厚膜耐单脉冲型、一般厚膜电阻,以2512贴片电阻为例子来进行探讨,基本2512贴片电阻输出功率1W,较大工作标准电压是200V,较大负载电压是400V,而制成耐压型,2512电阻器的主要工作标准电压可达到2000V,较大负载工作电压3000V。这儿说明一下电阻器“耐压值”是依据电阻封装而改变,换句话说电阻封装越小者耐压就越低反过来之电阻封装越多则耐压也就越大,接下来TDK热敏电阻代理商智成电子小编就以天二、厚声知名品牌塑料薄膜、厚膜、一般电阻器共享三种不一样说明书截屏及其贴片电阻耐压对照表来给大家参照。

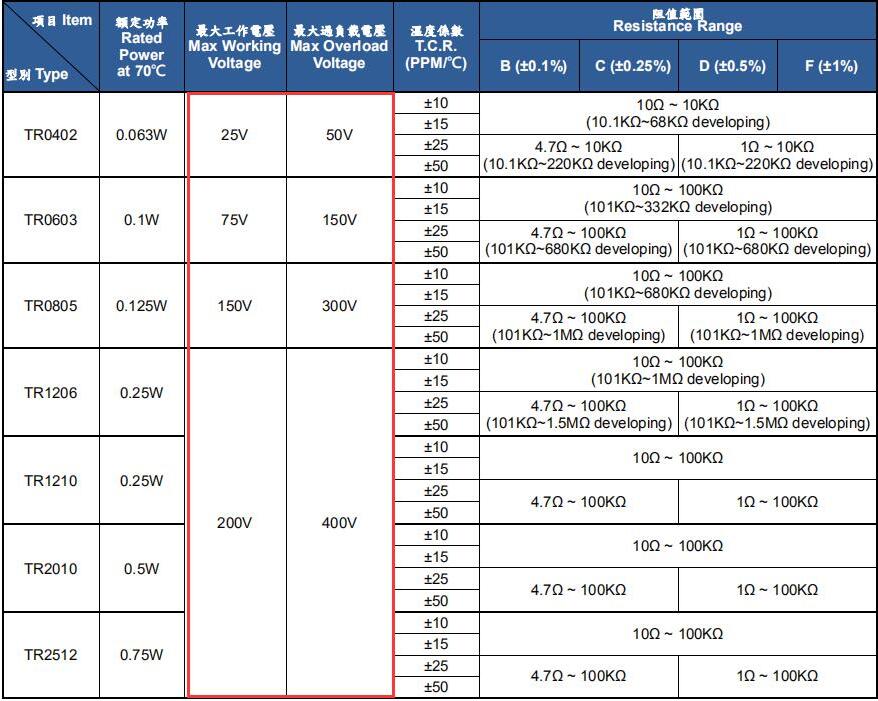

天二薄膜贴片电阻耐压值封装对照表如下所示

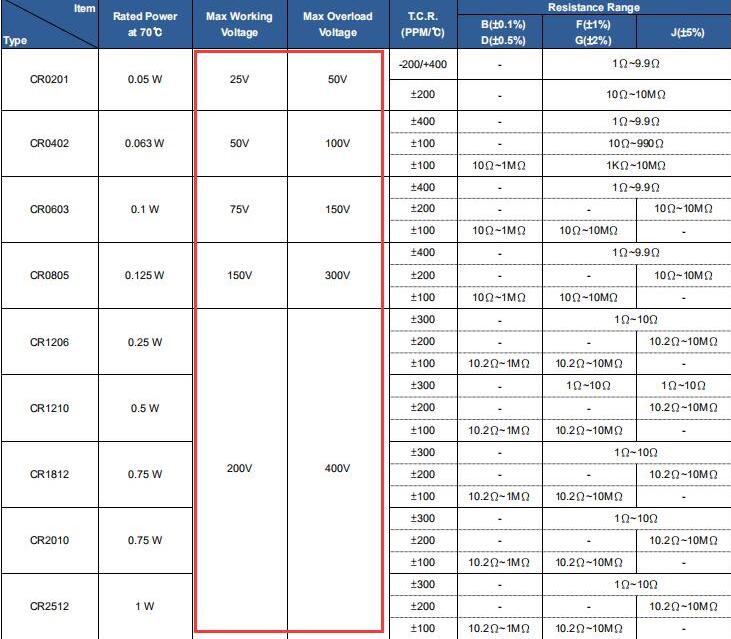

天二厚膜贴片电阻耐压值封装对照表如下所示

厚声普通贴片电阻耐压值封装对照表如下所示

新接触硬件电路设计的工程师,可能对贴片电阻的第一印象就是物理书上描述的导电体对电流的阻碍作用称为贴片电阻,用符号R表示,单位为欧姆、千欧、兆欧,分别用Ω、KΩ、MΩ表示。主要关注的参数为1)、标称阻值:贴片电阻器上面所标示的阻值;2)、允许误差:标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差,它表示贴片电阻器的精度。而在电路的设计上,只关注这两个参数是不够的,还有两个重要的参数必须要在设计当中引起重视:额定功率和耐受电压值,这两个参数对整个系统的可靠性影响非常大。

如电路中流过贴片电阻的电流为100mA,阻值为100Ω,那么TDK代理商智成电子告诉你在贴片电阻上的功率消耗为1W,选择常用的贴片贴片电阻,如封装为0805或1206等是不合适的,会因贴片电阻额定功率小而出现问题。因此,选择贴片电阻的额定功率要满足在1W以上(电路设计选择贴片电阻的功率余量一般在2倍以上),否则贴片电阻上消耗的功率会使贴片电阻过热而失效。

同样,耐压值选择不合适的情况下,也会因为贴片电阻被击穿而导致系统设计的失败。举个例子:AC-DC开关电源模块在设计的输入前端,根据安规GB4943.1标准的要求,在保证插头或连接器断开后,在输入端L、N上的滞留电压在1S之内衰减到初始值的37%,因此,在设计时一般会采用并接一个或两个MΩ级阻抗的贴片电阻进行能量泄放,而输入端是高压,即贴片电阻两端是要承受高压的,当贴片电阻的耐压值低压输入端高压的情况下,就会产生失效。
