智成电子是TDK电容代理商-代理TDK贴片电容C2012X5R1V226M125AC，这个型号的出货尾缀C2012X5R1V226MT000E。100%原装正品现货库存，TDK贴片电容做为无源元件，常用于电源电路：完成旁通、去连藕、过滤、储能等服务，关键应用于藕合、震荡/同步和信号电路的时间常数。以下是该型号的主要参数介绍。
TDK贴片电容C2012X5R1V226M125AC尺寸如下所示
| 长度(L) | 2.00mm ±0.20mm |
| 宽度(W) | 1.25mm ±0.20mm |
| 厚度(T) | 1.25mm ±0.20mm |
| 端子宽度(B) | 0.20mm Min. |
| 端子间隔(G) | 0.50mm Min. |
| 推荐焊盘布局(PA) | 1.00mm to 1.30mm(Flow Soldering) 0.90mm to 1.20mm(Reflow Soldering) |
| 推荐焊盘布局(PB) | 1.00mm to 1.20mm(Flow Soldering) 0.70mm to 0.90mm(Reflow Soldering |
| 推荐焊盘布局(PC) | 0.80mm to 1.10mm(Flow Soldering) 0.90mm to 1.20mm(Reflow Soldering) |
TDK贴片电容C2012X5R1V226M125AC电气特性
| 电容 | 22μF ±20% |
| 额定电压 | 35VDC |
| 温度特性 | X5R(±15%) |
| 耗散因数 (Max.) | 10% |
| 绝缘电阻 (Min.) | 22MΩ |
| 焊接方法 | 流体，回流 |
| AEC-Q200 | NO |
| 包装形式 | 塑封编带 (180mm卷筒) |
| 包装个数 | 2000pcs |

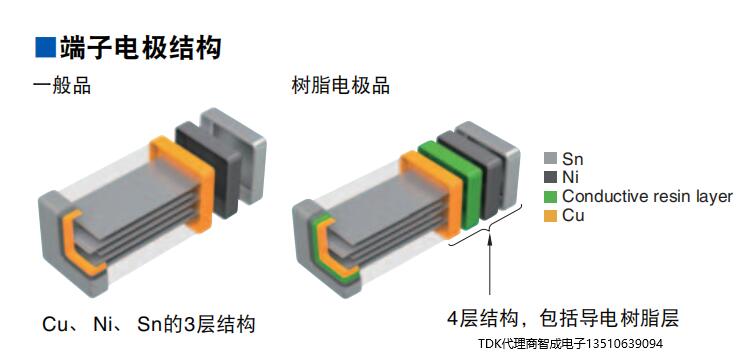

TDK贴片电容C2012X5R1V226M125AC内部结构图
TDK贴片电容C2012X5R1V226M125AC的优点
1、单片式结构保证优异的机械强度和高可靠性
2、 由于结构简单，ESR和ESL低于其他类型的电容器
3、低ESR带来的低自发热，可以耐更高的纹波电流
4、无极性
