热敏电阻型号参数怎么看和热敏电阻温度对照表

文章来源:zcdz001 人气: 1,677 发表时间: 01-16

大家都知道,NTC热敏电阻器是一种能通过1~10A强电流负温度系数的热敏元件。热敏电阻器的常见特征是对温度比较敏感,不同类型的条件下主要表现出不同的阻值。下面来看看热敏电阻器的型号规格命名规范,及其热敏电阻型号和性能参数怎么看。

热敏电阻型号参数怎么看

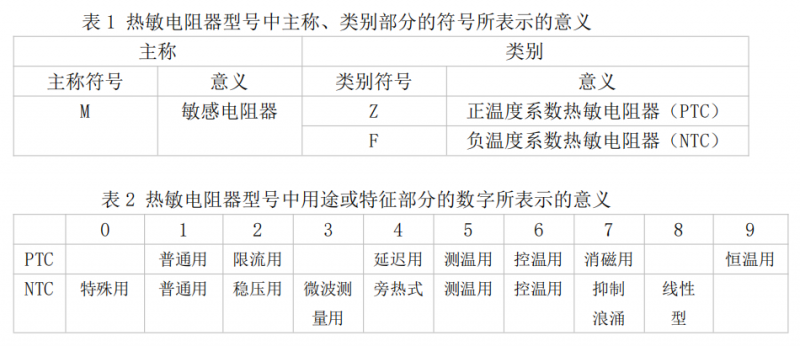

依据规范SJ1152-82《敏感元件型号命名方法》的相关规定,比较敏感电阻的产品规格由以下四部分构成。第一部分:主称(用字母表示);第二部分:类型(用字母表示);第三部分:主要用途或特点(用英文字母或数字代表);第四一部分:编号(用数字表示)。①主称、类型部分标记及实际意义如表1所显示。②主要用途或特点一部分用数字表示时,必须符合表2的相关规定;用字母表示时,必须符合表1—7的相关规定。③编号一部分用数字表示。

NTC热敏电阻器孔径在5~20mm间。其核心的性能参数如下所示:

零功率电阻值RT(Ω)

RT所指要求环境温度T时,选用造成阻值转变相较于总体数据误差而言忽略不计的测量输出功率测得的阻值

额定值零功率电阻值R25(Ω)

依据国家标准要求,额定值零功率电阻值是NTC热敏电阻器在标准环境温度25℃时测得的阻值R25,这一阻值便是NTC热敏电阻器的标准阻值。一般常说NTC热敏电阻器是多少电阻值,亦指该值。

热稳态值(τ)

指热敏电阻的传热系数。则在无功负荷状况下,当工作温度基因突变时,电阻器体温度由初始值转变到最后环境温度之差63.2%所需的时间。

损耗指数(δ)

在指定工作温度下,NTC热敏电阻器损耗系数是电阻器中损耗的功率变化与电阻器体对应的气温变化之比率。

原材料常量(热敏电阻指数值)B 值(K)

它是一个叙述热敏电阻器原材料物理特征的参数,都是热敏感度指标值,B值越多,表明热敏电阻的敏感度越大。应特别注意的是,在具体工作的时候,B值并不是一个常量,反而是随温度的升高略微提升。

零输出功率电阻温度系数(αT)

在指定条件下,NTC热敏电阻器零动功率电阻系数的相对性变化与造成该变动的气温变化值之比率。

最大功率Pn

在规定技术标准下,热敏电阻长期性连续运行所容许耗费的输出功率。在这里输出功率下,电阻器体本身环境温度不得超过其最大操作温度。

最大操作温度Tmax

在规定技术标准下,热敏电阻可以长期连续运行所许可的最高温。

精确测量输出功率Pm

热敏电阻器在规定工作温度下,阻体受测量电流加温所引起的电阻值转变相较于总体数据误差而言忽略不计时需耗费的输出功率。

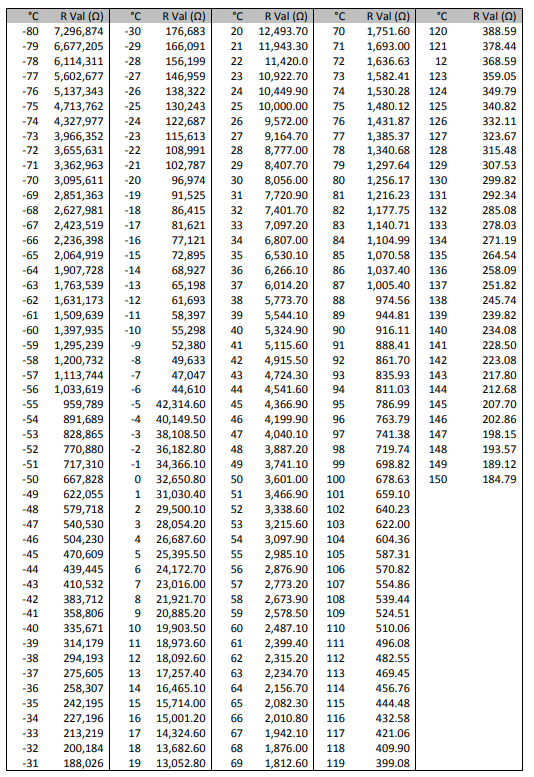

热敏电阻温度对照表
