村田murata铁氧体磁芯种类及代理商介绍

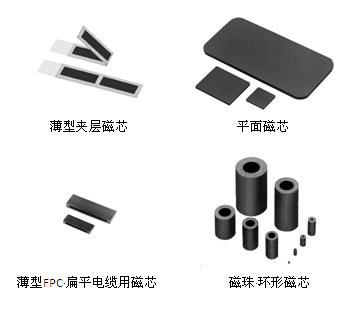

村田murata代理商深圳智成电子为您介绍村田murata铁氧体磁芯种类，村田铁氧体磁芯比较常见的是环状铁氧体磁芯，还有其他形状各异的铁氧体磁芯也逐渐商品化了。有配合扁平型电缆和FPC（柔性电路板）形状的宽幅薄型成形产品，可以不通过电缆，也能使用的分割组装型磁芯产品等等。另外还有非环状的、平面状产品。这是贴于IC等有电磁波辐射的地方，利用铁氧体的磁损耗来降低通过这里的电磁波吸收效果。

村田murata铁氧体磁芯是铁氧体的精髓

1、铁氧体磁芯是铁氧体(这里所使用的铁氧体被称为软磁铁氧体)是陶瓷磁性体被加工为各种形状的产品。以往生产线圈时，大多是用导线卷绕在环状的铁氧体上当做磁芯使用的，因此用于静噪的产品也同样被称为铁氧体磁芯。

2、铁氧体因其结构，可分为Mn-Zn类和Ni-Zn类。Mn-Zn类具有导电性，因此需要绝缘加工；而Ni-Zn类具有优良的高频特性，因此经常将Ni-Zn类的铁氧体用作静噪产品。

村田murata铁氧体磁芯静噪原理

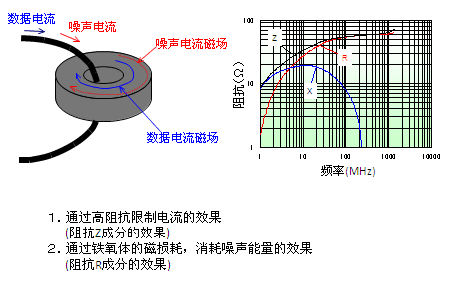

村田murata铁氧体磁芯虽然形状各异，但大多都是环形。导线穿过该环形孔，导线和铁氧体磁芯构成了线圈（电感）。由于该线圈（电感）与电子元器件的电感原理是相同的，所以如图1所示频率越高电感值就越高。因此可以作为阻止高频电流的低通滤波器来使用，从而降低高频噪声。同时，村田murata一级代理商深圳智成电子告诉你使用铁氧体磁芯可以获得另一种效果。如果电流通过由铁氧体磁芯构成的电感，铁氧体磁芯上会产生磁通量，电流能量就会转变为磁能。但随着电流的变化该磁通量再次因电磁感应而转换为电流。

此时，磁通量的能量并没有全部转回电流能量，有一部分作为磁损耗而消失(称为磁滞损耗)。因此，通过导线的一部分噪声电流作为磁损耗而消耗其能量。图1的右侧显示了导线通过铁氧体磁芯时线圈的阻抗特性。普通线圈的阻抗多为电抗（X）成分，使用铁氧体磁芯时电阻（R）的成分就变得非常多。这是选择了适用于静噪的铁氧体材料的结果，但就铁氧体磁芯作为静噪用，与高阻抗限制电流的效果相比，由磁损耗来消耗噪声能量的效果更为显著。

作为共模扼流线圈用的村田铁氧体磁芯

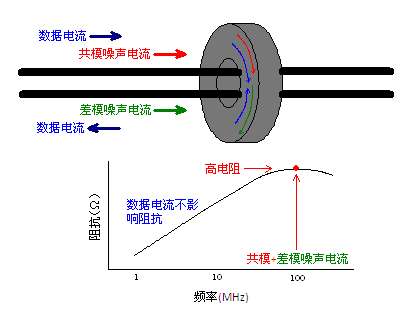

铁氧体磁芯因其使用方便，常通过电缆被广泛使用。但该电缆与接口电缆和电源电缆等数根电缆并行布线，常会产生共模噪声问题。在这种情况下，村田铁氧体磁芯代理商深圳智成电子提醒您共模扼流线圈对静噪是有效的，可以将电缆集中通过一个铁氧体磁芯，作为共模扼流圈发挥功效。在通过单端布线数根信号线接口电缆的情况下，共模扼流线圈难以布线。但如使用铁氧体磁芯，就可以通过集中电缆穿过铁氧体磁芯的方式，简单地实现共模扼流线圈的功能。
