TDK VLS系列电力电感命名规则及型号参数

TDK VLS系列电力电感命名规则及型号参数

一、VLS系列命名规则

VLS系列型号由产品系列标识、尺寸规格、内部代码、电感值、公差及标记组成，具体结构如下：

组成部分	含义
VLS	系列名称（磁屏蔽型功率绕线电感）
201610	尺寸规格：长2.0mm × 宽1.6mm × 高1.0mm（L×W×H）
HBX	内部代码（金属磁性材料，高磁屏蔽结构）
-1	内部代码（特定版本标识）
R24	电感值：0.24µH（”R”表示小数点，如R24=0.24µH，1R0=1.0µH，100=10µH）
M	公差：±20%
-1	标记代码（生产批次或版本标记）

示例：型号 VLS201610HBX-R24M-1 表示：

• 尺寸2.0×1.6×1.0mm，金属磁性材料，电感值0.24µH，公差±20%的磁屏蔽型功率电感。

二、VLS201610HBX-1系列型号及关键参数

以下为VLS201610HBX-1系列的主要型号及电气参数（基于电感值从小到大排序）：

型号	电感值 (µH)	公差	直流电阻 (Ω)	额定电流 (A)	应用场景
VLS201610HBX-R24M-1	0.24	±20%	最大0.030（典型0.023）	Isat: 4.81（最大）/4.40（典型） Itemp: 3.74（最大）/4.40（典型）	智能手机、平板电脑、SSD等高密度电源模块
VLS201610HBX-R33M-1	0.33	±20%	最大0.039（典型0.031）	Isat: 4.42（最大）/4.79（典型） Itemp: 2.85（最大）/3.35（典型）	便携式设备电源管理
VLS201610HBX-R47M-1	0.47	±20%	最大0.041（典型0.034）	Isat: 3.50（最大）/4.00（典型） Itemp: 2.81（最大）/3.30（典型）	HDD、移动显示面板
VLS201610HBX-R68M-1	0.68	±20%	最大0.053（典型0.044）	Isat: 3.10（最大）/3.53（典型） Itemp: 2.47（最大）/2.90（典型）	紧凑型电源模块
VLS201610HBX-1R0M-1	1.0	±20%	最大0.072（典型0.060）	Isat: 2.50（最大）/2.90（典型） Itemp: 2.13（最大）/2.50（典型）	便携式游戏设备、移动终端
VLS201610HBX-1R5M-1	1.5	±20%	最大0.116（典型0.097）	Isat: 2.00（最大）/2.20（典型） Itemp: 1.63（最大）/1.92（典型）	智能手机、SSD电源电路
VLS201610HBX-2R2M-1	2.2	±20%	最大0.170（典型0.142）	Isat: 1.70（最大）/1.90（典型） Itemp: 1.45（最大）/1.70（典型）	高密度 mounting 场景
VLS201610HBX-3R3M-1	3.3	±20%	最大0.252（典型0.210）	Isat: 1.20（最大）/1.35（典型） Itemp: 1.02（最大）/1.20（典型）	电源模块、DC-DC转换器
VLS201610HBX-4R7M-1	4.7	±20%	最大0.370（典型0.308）	Isat: 1.10（最大）/1.20（典型） Itemp: 0.81（最大）/0.95（典型）	低功耗电子设备
VLS201610HBX-6R8M-1	6.8	±20%	最大0.558（典型0.465）	Isat: 0.88（最大）/0.98（典型） Itemp: 0.70（最大）/0.82（典型）	移动显示面板、小型电源模块
VLS201610HBX-100M-1	10.0	±20%	最大0.768（典型0.640）	Isat: 0.65（最大）/0.75（典型） Itemp: 0.61（最大）/0.72（典型）	低电流场景，如传感器电源

三、通用特性与应用

1. 核心特性：
   • 磁屏蔽结构，兼容高密度贴装，减少电磁干扰（EMI）。
   • 采用金属磁性材料，实现大电流通过能力（最高Isat达4.81A）。
   • 工作温度范围：-40°C ~ 105°C（含自温升），存储温度范围相同。
2. 典型应用：
   智能手机、平板电脑、HDD/SSD、移动显示面板、便携式游戏设备、紧凑型电源模块等。
3. 额定电流说明：
   • Isat：电感值下降30%时的电流（最大/典型值）。
   • Itemp：自温升40°C时的电流（最大/典型值）。
   • 实际额定电流取Isat和Itemp中的较小值。

四、补充说明

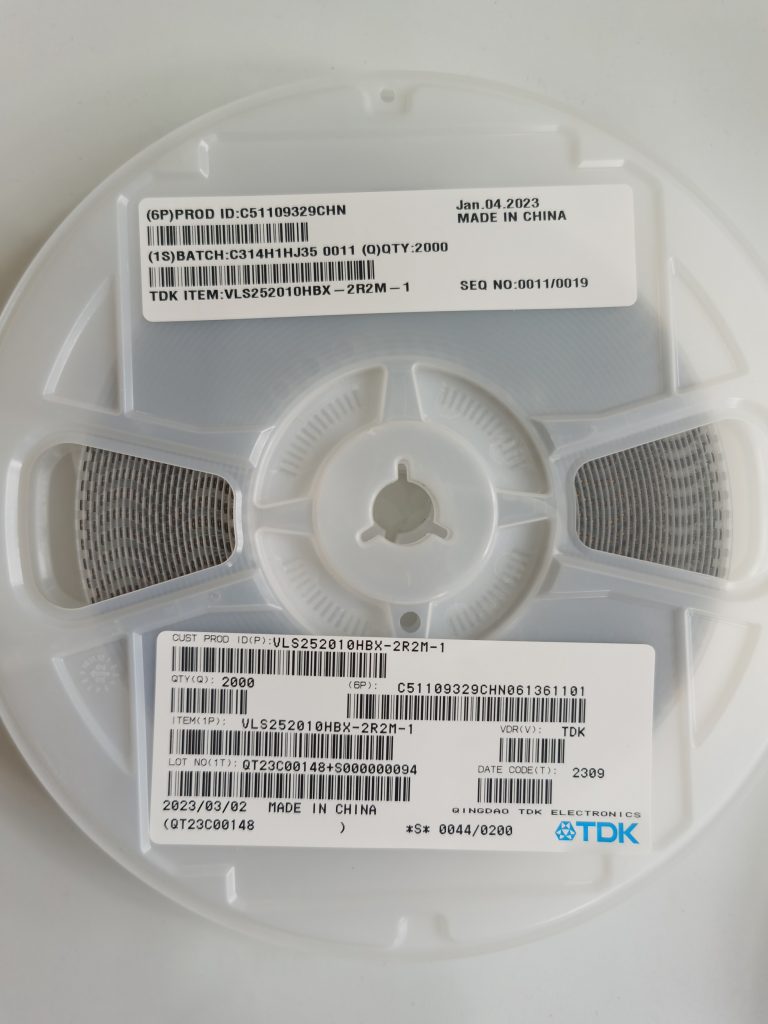

• 包装规格：2000pcs/卷，尺寸符合标准卷轴（直径180mm）。
• 存储要求：温度5~40°C，湿度10~75%RH，存储周期≤12个月，过期可能影响焊接性能。

如需更详细的电气特性（如频率响应、直流偏置特性）或机械尺寸，可参考文档中的“L频率特性曲线”“电感-直流偏置特性曲线”及“外形尺寸图”。
