威世购买很多著名的品牌的公司分立电子元器件的生产商推动了企业发展,威世的品牌商品代表着包含公司分立半导体材料、无源元件、集成模块、压力传感器和感应器等几种互相不依附新产品的结合。每一个这种品牌与产品都是同属一个全球性生产商:威世。英文名VISHAY。
VISHAY威世贴片钽电容的命名规则
VISHAY威世电容型号为293D107X9010D2W拆分举例说明,一共分为七部分,如下所示。
1.293D表示系列,VISHAY有293D和593D两个系列,293D表示普通钮电容,593D表示的是低阻抗担电容,直流电阻小于1欧,一般在100堂欧到500室欧之间。
2.107表示电容的容量,范围从0.1UF—-680UF
3.X9表示容量误差,担电容的容量误差有两种:一是±10%(K)和±20%(M)表示电容的耐压,指在85°C时额定
4.010直流电压,钮电容的耐压范围从4V—50V
5.D表示担电容的尺寸大小,有A、B、C.D、E、P五种尺寸
6.2表示电容的焊点材料,一般是镍银,和钯银
7.W表示包装方式,有两种包装方式,7寸盘和13寸盘

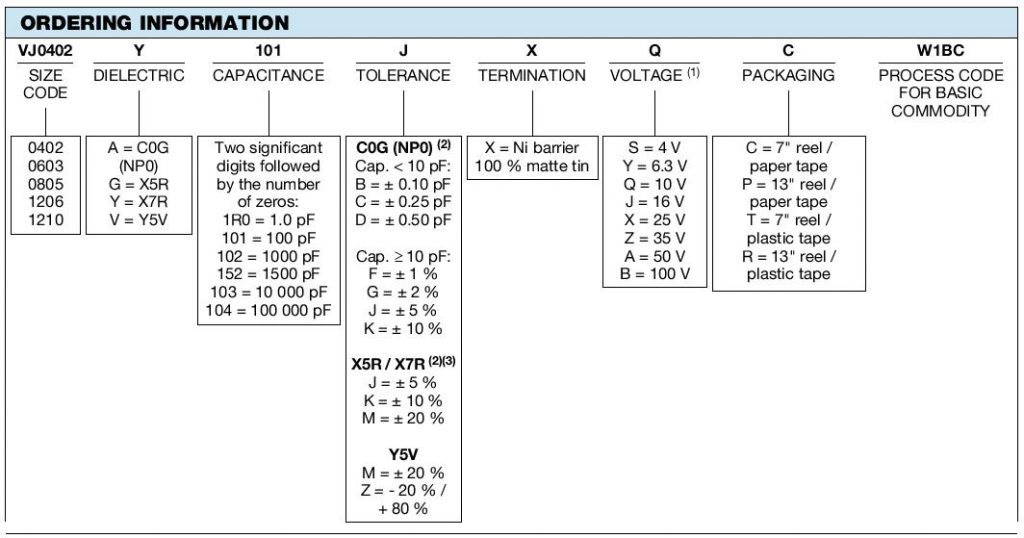

威世陶瓷贴片电容命名规则如下图所示
