村田贴片式磁珠命名规范

文章来源:智成电子 人气: 543 发表时间: 11-06

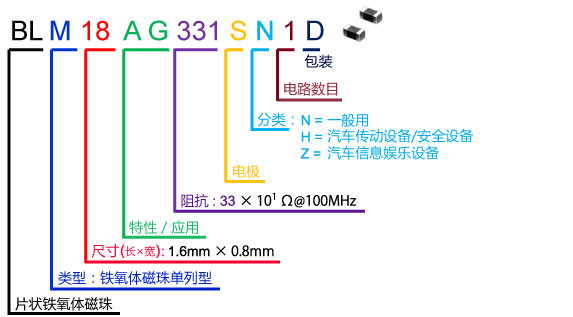

智成电子以村田贴片磁珠以型号BLM18AG102SN1D来讲述,磁珠的单位是欧姆,是按照它在某一频率下产生的阻抗来标称的。磁珠的数据参数表 (DATASHEET) 上,一般会提供频率和阻抗的特性曲线图,常以 100MHz 为标准。

村田贴片式磁珠命名规范

BL—-表示片状铁氧体磁珠

M:还有一种表示多层型的。A类型表示排列类型

18:村田磁珠有以下几种尺寸:

尺寸(长*宽) EIA代码

03 0.6*0.3mm 0201

15 1.0*0.5mm 0402

18 1.6*0.8mm 0603

2A 2.0*1.0mm 0804

21 2.0*1.25mm 0805

31 3.2*1.6mm 1206

41 4.5*1.6mm 1806

AG代表:特征和应用,还有其他几个特征,分别表示以下几个:

1、AF、AG、AJ、AH、TG 用于一般电路;

2、BA、BB、BC、BD、BE 是高速信号线用;

PD、PF、PG 用于电源;RK 用于数字接口;HG 是GHz一般电路使用频带;EG 是GHz频带一般电路(低直流电阻值);HB、HD、HE 是GHz频带高速信号线;HK 是GHz使用频带数字接口;GG 是高GHz一般电路使用频带;GA 是高GHz频带高速信号线。

102:代表磁珠的电阻值:由三位数表示,智成电子提示您单位为欧姆,第一和第二位数为有效数,第三位数表示前两位数后的零。102=10后两个零(1000欧元)

S:例如,代表如S表示镀锌

N:表示标准型

1:电路数目:

1———1个电路,4———-4个电路

D:代表包装,与电容、电感包装规格相同。

村田贴片式磁珠命名对照表

村田贴片式磁珠命名对照表

村田贴片式磁珠的作用

村田(muRata)磁珠属于种EMI静噪元件,也同属于静噪滤波器,学名叫片状铁氧体磁珠,功效等效于电阻和电感串联在电路中,阻值和电感值都由电路中频率变化而变化,在有高频通过时,表现出阻性,从而发挥出过滤高频的滤波器作用。深圳智成村田代理商生产村田磁珠主要原料是铁氧体,主要成分是铁镁合金或铁镍合金,外表成灰黑色。电路中的高频信号在通过铁氧体这种材料时会大量消耗高频信号,正是因为铁氧体的这种消耗高频的特性,使得磁珠在电路中起着阻高频通低频的作用(详见下图)。
