什么是TDK开路模式贴片电容,TDK开路模式电容在哪些情况下使用

文章来源:智成电子 人气: 408 发表时间: 11-13

什么是TDK开路模式贴片电容

为满足市场上对基板弯曲而产生裂纹方面的风险的需求, TDK推出了独特的内部电极的设计,有効的防止由PCB(Print Circuit Board,印刷电路板)弯曲造成的裂纹产生的短路状況(一般的MLCC容易产生上述故障)。由基板弯曲所产生的裂纹,在应用过程中,它已成为MLCC的主要故障。

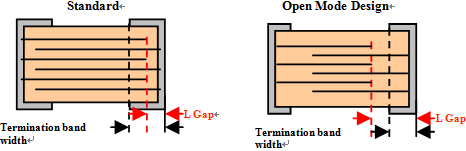

PCB制造或最终组装过程中过度的板弯曲是比较常见的,并且在焊接到PCB板后陶瓷元件的易碎特性特别容易导致损坏。针对挠曲裂纹是主要问题的对策,TDK建议您使用开路模式的MLCC(图1)。

图一

TDK开路模式电容在哪些情况下使用

高风险应用的示例应包括:

1.所有直接连接电池的线路。
2.所有电路 >20A
3.有基板弯曲的工序或高风险/问题领域。

TDK开路模式电容有哪些型号

规格型号封装,材质,电压,容量,精度
CGA3E3X5R1H105KT0Y0N0603 X5R 50V 1UF 10% 车规
C1608X5R1H105KT000N0603 X5R 50V 1UF 10%
C1608X5R1E106MT000E0603 X5R 25V 10UF 20%
CGA3E3X7R1E474KT0Y0N0603 X7R 25V 470NF 10% 车规

以上就是本文的全部内容,主要讲述了什么是TDK开路模式贴片电容TDK开路模式电容在哪些情况下使用TDK开路模式电容有哪些型号。有需要了解更多产品请咨询电话13510639094微信同号。
