陶瓷贴片电容和电解电容的差别有哪些

文章来源:智成电子 人气: 646 发表时间: 11-17

陶瓷贴片电容和电解电容生产原材料不同

(1)陶瓷贴片电容又叫MLCC电容,是陶瓷层及电级层互动累加、持续高温烧造成的,体型小,无极性.在电路板上无需打孔压接式,只能在单层安装电焊焊接,安装时应先用黏合剂把电子器件黏在木板上,随后过回流焊炉,大批积极生产制造。一样一般而言贴片封装的电容器都有着比同规格型号下软件式电容器小一点容积(竖向室内空间–相对高度),功能上除开小一点导线电感器以外没太大差别.

陶瓷贴片电容

(2)电解电容器都是电容器的一种,金属箔为正极(铝或钽),与正极紧靠金属氧化膜(氧化铝或五空气氧化二钽)是电解介质,负极由导电性材料、电解质溶液(电解质溶液能是液态或固态)和其它材料相互配合组成,因电解质溶液是负极的主要单位,电解电容器因而而出名。并且电解电容器正负极不可插错。

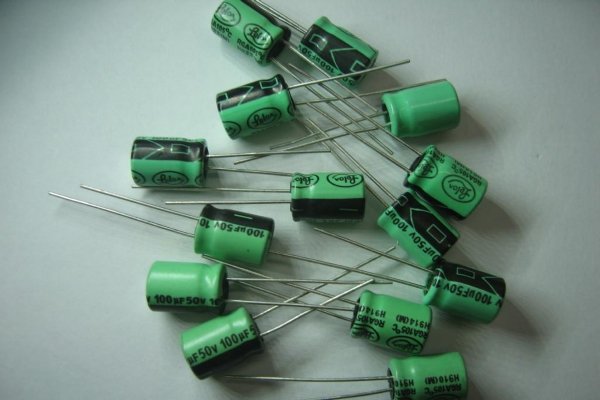

电解电容

陶瓷贴片电容和电解电容种类不同

(1)贴片电容的种类:包括NPO电容器、X7R电容器、Z5U电容器、Y5V电容器四种。

(2)电解电容的种类:包括引线型铝电解电容器、牛角型铝电解电容器、螺栓式铝电解电容器、固态铝电解电容器四种。

陶瓷贴片电容和电解电容特点不同

(1)贴片电容的特点:NPO电容器具有高温度补偿特性,适合作旁路电容和耦合电容;X7R电容器是温度稳定型陶瓷电容器,适合要求不高的工业应用;Z5U电容器特点是小尺寸和低成本,尤其适合应用于去耦电路;Y5V电容器温度特性最差,但容量大,可取代低容铝电解电容。

(2)电解电容的特点:单位体积的电容量非常大,比其它种类的电容大几十到数百倍;额定的容量可以做到非常大,可以轻易做到几万μf甚至几f;价格比其它种类具有压倒性优势,因为电解电容的组成材料都是普通的工业材料,比如铝等等。制造电解电容的设备也都是普通的工业设备,可以大规模生产,成本相对比较低。
