TDKCeraLink电容器参数介绍

文章来源:智成电子 人气: 518 发表时间: 11-18

TDK电容代理商发布选用模块化软性装配技术的CeraLinkFA种类电容器,进一步拓展了完善的CeraLink®电容器的商品阵容。新种类电容器选用节省空间设计,在同样的端子上并接了两个、三个甚至十个完全相同的电容器来提高容值。CeraLinkFA种类电容器可提供500VDC、700VDC和900VDC的额定电流,电容值处于0.5μF和10μF之间,实际视额定电流和电容器数量来定。这些基于PLZT(锆钛酸镧铅)陶瓷电容器具备一个独特亮点,即完成了达到150°C的允许操作温度。FA种类电容器宽7.4mm,高9.1mm,长短具备6.3mm、9.3mm或30.3mm三种规格。虽然体型小,但它们吸收纹波电流能力达到47ARMS。

并接开关的一个关键优点是有着极低ESR(等效串联电阻),在0.1至1MHz的大工作频段内,ESR显著小于10mΩ。即便在最小值的3nH电感量环境下,ESL(等效串连电感)也极低。凭着弱寄生效用,CeraLink电容器十分适用基于快速切换半导体(如GaN或SiC)的转化器拓扑结构,转换时的过充电压显著小于常规电容器技术。此外,CeraLink电容器还能轻松满足规格、电流容积,及其温度等方面的特别要求。

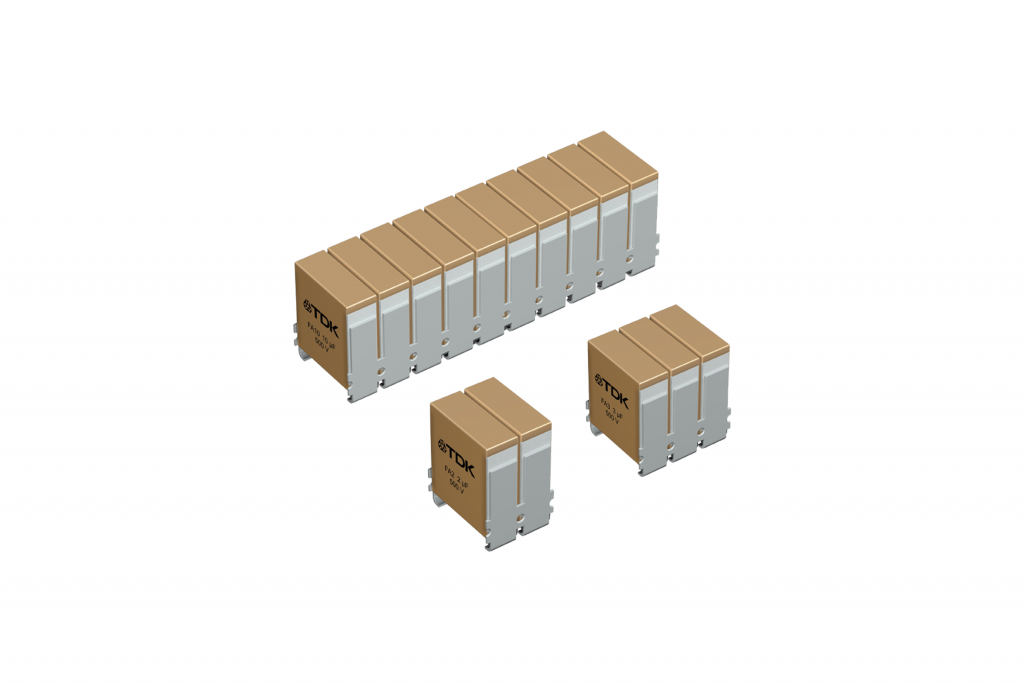

TDKCeraLink电容器

TDKCeraLink电容器主要特点和效益

  • 额定电压范围:700V DC … 900V DC
  • 电容值范围:0.5µF … 10µF
  • 寄生效应低
  • 适用于基于快速切换半导体(如GaN或SiC)的转换器拓扑结构
