教你快速识别贴片电容的电压和耐压值

文章来源:zcdz001 人气: 1,531 发表时间: 11-24

深圳智成电子有限公司(以下简称智成电子)教你快速识别贴片电容的电压和耐压值。贴片电容的材料常规分为三种:NPO,X7R,Y5V;NPO材质电性能最稳定,几乎不随温度,电压和时间的变化而变化。

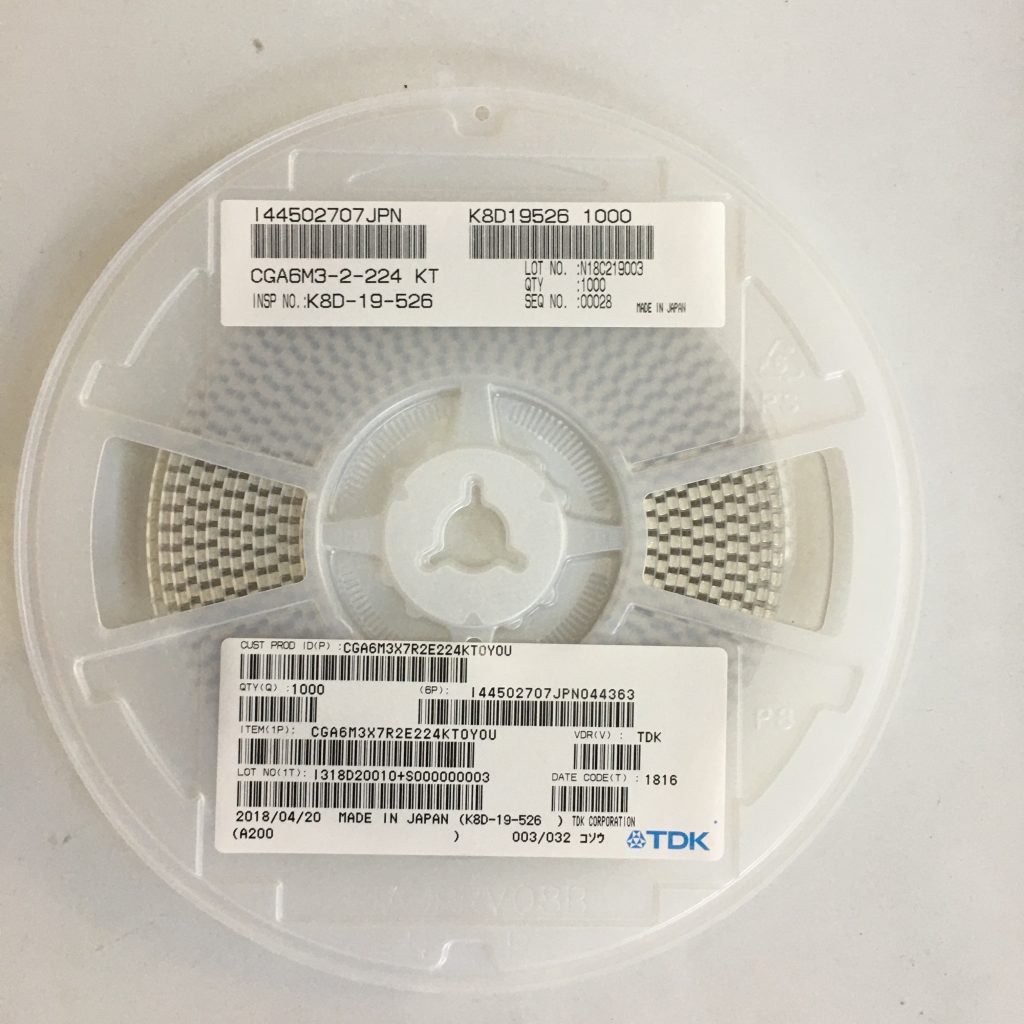

TDK代理商智成电子以TDK车规级贴片电容CGA6M3X7R2E224KT0Y0N型号说明(图一)。这段代码2E就是表明电压和耐压值250V。 其它电压和耐压值表示方法:0G=4V,0J=6.3V,1A=10V,1C=16V,1E=25V,1V=35V,1H=50V,1N=75V,2A=100V,2E=250V,2J=630V,3A=1KV,3D=2KV

TDK代理商查询TDK比较有实力的代理商
图一

TDK代理商智成电子的贴片电容的耐压是如何测试的呢?

1、常规贴片电容耐压与额定电压的关系:Ⅰ类电容耐压值:300%额定电压;Ⅱ类电容电容:250%额定电压。

2、中高压贴片电容耐压与额定电压的关系100V≤Vr<500V施加额定电压的200%500V≤Vr≤1000V施加额定电压的150%1000V以上测试方法为测试方法:5秒,最大电流不超过50mA,在2000V以上测试条件下,要求不应有介质被击穿或损伤。

以上就是本文的全部内容,智成电子主要介绍了快速识别贴片电容的电压和耐压值及相关知识。如需要采购贴片电容,欢迎来电咨询13510639094微信同号。
