文章来源:zcdz001 人气: 685 发表时间: 11-27
笔记本、平板、智能机、电视、汽车电子机器运行时,有时会发出“吱吱”的噪声。这种情况称为噪音,可能是电容、电感等无源元件造成的。与电容和电感的噪音原理不同,特别是电感的啸叫,原因是多方面的,也是繁杂的。间歇运作、变频方式、负荷变化等。可能引起人耳的声频震动。

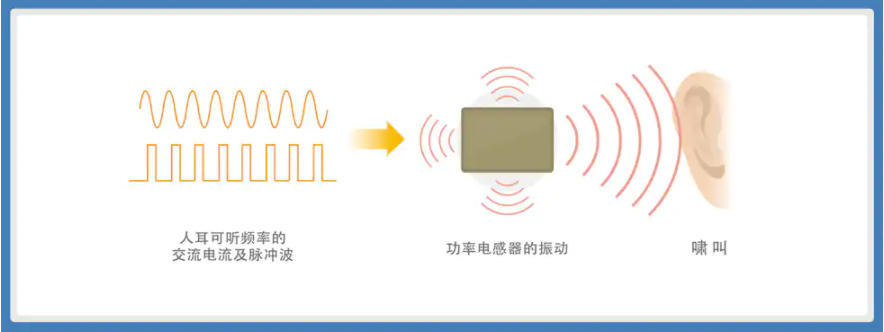

声波是空气中传递的弹性波。人的听觉在20~20kHz左右工作频段内可以听到“响声”。在DC-DC转化器的功率电感中,当频率在人耳可听范围之内交流电和脉冲波流过时,电感本感受震动。这种情况称为“线圈噪音”,有时会听见噪音状况。
TDK功率电感怎么解决噪音1:防止可听频率电流流过人耳。
防止可听频率电流流过人耳是最基本的对策。
可是,当以节能为目的的间歇工作与变频方式的DC-DC转化器无法避免给人耳可听频率通电时,请试着下列静音对策。
TDK功率电感怎么解决噪音2:周边不摆放磁场。
不要摆放带磁物件(屏蔽等。)可能遭受电感附近的漏磁通的影响。必须贴近时,应选用漏磁较小的屏蔽电感(关闭磁路构造),摆放方位也要注意。
TDK功率电感怎么解决噪音3:错开固有振动数。
有时能通过错开固有振动数或增加震动数来降低噪音。比如,根据改变电感的形态、种类、布局、基板拧紧和其他条件,包含基板在内的部件的总体固有振动数将会改变。此外,噪音在规格超出7mm的大功率电感中很常见。根据使用低于5mm的小功率电感,自然震动数将提升,从而降低噪音。
TDK功率电感怎么解决噪音4:更换为金属一体成型型。
如上所述,在全屏蔽功率电感中,鼓形磁芯和屏蔽磁芯会彼此带磁吸引,进而在空隙处产生噪音。同时,在无屏蔽的功率电感中,漏磁通引起的导线振动会导致噪音。
要解决这种功率电感的噪音难题,用金属总体成形取代是一种有效的解决方案。这是一种通过在软磁金属磁粉中置入空心线圈而集成的功率电感。因为没有空隙,磁芯不会互相吸引。同时,因为线圈与磁场是固定一体的,能够避免磁通引起的绕阻震动难题。不仅如此,TDK商品还选用磁致伸缩小金属磁性材料,因此磁致伸缩引起的震动可以获得抑止。有望根据更换无屏蔽或全屏蔽商品来降低噪音。
下列全屏蔽和半屏蔽功率电感(TDK商品,规格约为6mm)和全屏蔽和金属集通过率电感(TDK商品,规格约为12mm)被用作测量样版,以调研噪音的产生。在消音箱里安装一个传声器,以0A~额定电压的正弦波电流对安装于基板上的测量样品通电60秒,以20Hz~20kHz的可听频率扫频,期内纪录峰值声压。比照全屏蔽型和半屏蔽型后,不难发现声压级随频率而改变。
当较为全屏蔽商品和金属一体化产品时,差别是明显的。在全屏蔽型中,在宽频带中获得大概30~50dB的噪音。但在金属一体成型型中,在宽频带内与背景噪声处在同一低水平,即便在峰值部位,也比全屏蔽型抑止20dB上下。20dB的抑止代表着只是水准的1/10。因此,用金属总体成形取代它是一种有效的对策。
