1.绝缘电阻的检测
绝缘电阻的检测一般有以下几点办法:
(1)万用表法
此方法适用于无极性电容器绝缘电阻的测量。测量时将万用表电阻挡置于10kΩ挡,将两只电笔各自接电容器的2个引脚,如图4-7所示。对于一般小电容量的电容器,此时测出的阻值应为无穷或贴近无穷;针对容积较大的电容器,万用表指针会先沿顺时针晃动一下,随后会很快指向无穷。假如测出的阻值低于1MΩ,表明电容器走电严重或物质有损坏现象,电容器无法使用。
检测时注意不要用手拿电容器的2个导线,不然人体电阻将会对检测结果带来影响。
(2)兆欧表法
兆欧表也叫摇表,用它来测量电容器的绝缘电阻,能够测出比较精确的绝缘电阻值。但应注意,兆欧表里的直流发电机的主要输出电压为500V直流电压,假如待测电容器的抗压小于该电压,则会将该电容器穿透。
(3)耳机法
此方法只是针对对电容量较大电容器的绝缘电阻的分析,可以用一副耳机和一节1.5V干电池构成简单检测电路,如图4-8所示。检测时,当耳机与电容器断续碰撞时,电池向电容器充电,耳机遇传出”喀喀”声音。若多碰几回,电容器被充满电就昕不到”喀喀”声了,表明电容器漏电流很小,绝缘电阻正常。若每碰撞一次,耳机都传出很响的”喀喀”声,表明电容器走电大,绝缘电阻异常。假如第一次碰撞时就无声音,并一直无声音,表明电容器己短路,无法使用。
2.电容量的检测
电容量的测量一般运用电容电桥开展,那样可以获得精确的电容量。在没有专用仪器的情形下,能够用万用表的高阻拦估算电容器的电容量,但它只是针对大空间电容器的测量。

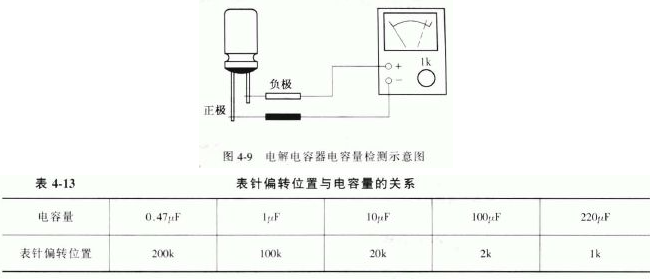

下面介绍一下用万用表检测电解电容器电容量的办法。首先把万用表的欧母挡置于Rx1k的部位,政电笔短接调零。将万用表的黑电笔接电解电容器的正级,红表笔接电解电容器的负级,如图4-9所示。因为原来电容器是未充电的,当两电笔刚接通电容器时,万用表里的电池根据电笔给电容器充电,因为电流流过电路,使万用表的指针发生偏移。电容正级量越多,指针的偏移视角越多,假如电容量较小,检验时指针的偏移视角就较小。可根据这一原理和具体检测经验给出不同电容量对应的指针偏移应抵达位置,判断所测电容器电容量大小。指针偏移部位与电容量的关系如表4-13所示,供检验时参照。
随着电容器充电量的增加,电流越来越小。假如电容器不走电,经过一段时间后,当电容器上的电压等于电池电压时,电流就会减少到零,万用表的指针还会从起始偏移部位慢慢回到到阻值无穷位置(即立足点部位)。事实上电解电容器总是有漏电流的,指针不可能回到到立足点部位,一般认为只要指针回到时能越过200刻度即使漏电流很小,电容器可以用。检测完成后,应将电容器的两引脚短接开展放电解决,以便再次检测时不受影响。
电容器的外型有许多种,采用时要结合实际情况来挑选电容器的形状及引脚尺寸。比如,做为高频旁通用的电容器最好采用穿心式电容器,这样不但便于安装,也可兼作接线头应用。
电容器的额定电流一般是指直流电压,若想用以交流电路,应依据电容器的特点及规格采用;若想用以脉冲电路,则应按交、直流分量总和不能超过电容器的额定电流来采用。
