电容器的色标法和电容器的直标法规律是什么

文章来源:智成电子 人气: 496 发表时间: 11-29

电容器的色标法电容器色环标注法的含义

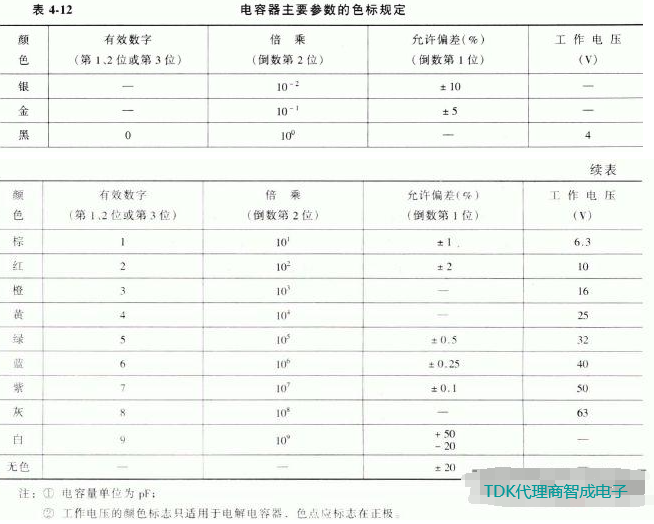

色标法就是用不同颜色的色带或色点,按规定的方法在电容器表面上标志出其主要参数的标志方法。电容器的标称值、允许偏差及工作电压均可采用颜色进行标志,其规定见表4-12 。

电容器的色标示例:

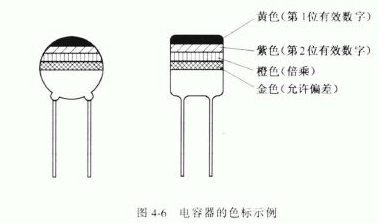

标称电容量为0.047μF 、允许偏差为±5% 的电容器的表示方法如图4-6 所示。

电容器的直标法规律是什么电容器的直标法有哪些

直标法便是在电容器的表层直接标明其主要参数和性能指标的一种方法。直标法可以用阿拉伯数和文字符号标明。电容器的直标内容及顺序一般是:①商标;②型号;③工作温度组别;④工作电压;⑤标称电容量及允许偏差;⑤电容温度系数等。以上直标内容不一定全部标明。

例:C841250V2000pF士5%

实例标志的内容是:C841型精密聚乙烯薄膜电容器,其工作电压为250V,标称电容量为2000pF,允许偏差为±5%。

合理确定电容器的电容量及允许偏差。在低频的榈合及去牺电路中,一般对电容器的电容量要求不太严格,只要按测算值选择稍大一些的电容量便就行了。在按时电路、振荡回路及声调控制等电路中.对电容器的电容量规定比较严苛,因此选择电容量的标称值应尽量与计算的电容值相一致或尽量贴近,应尽量选精度高的电容器。在一些特妹的电路中,往往对电容器的电容量规定十分精准,这时应选用允许偏差在±0.1%~±0.5%范围之内高精密电容器。

电容量的检测电容量的测量一般运用电容电桥开展,那样可以获得精确的电容量。在没有专用仪器的情形下,能够用万用表的高阻拦估算电容器的电容量,但它只是针对大空间电容器的测量。
