贴片电感的工艺大概可分为3种:
1.绕线电感(WireWoundType)
简单的说就是把铜线绕在一个磁芯上形成一个线圈,缠线的形式有两种:
圆柱型绕法(RoundWound)
圆柱型绕法很常见,运用也较广,比如:
平面形绕法(FlatWound)
平面形绕法也很常见,大家一定见过一掰就断的蚊香
平面形绕法优势很明显,便是减小了器件的高度。由上文的公式可知,磁芯的磁导率越多,电感值越多,磁芯可以是
·非磁性材料:比如气体芯、陶瓷芯,好像就不能叫磁芯了;那样电感值较小,但是基本不会有饱和电流
·铁磁性材料:比如铁氧体、波莫合金等等;合金磁导率比铁氧体大;铁磁性材料存有磁饱和状况,有饱和电流。
绕线电感可提供大电流、高感值;磁芯磁导率越多,相同的感值,缠线就少,缠线少就能减少电阻测量;一样的尺寸,缠线少能够绕粗,提升电流。
此外,电源设计中,经常遇到贴片电感噪音的问题,本质就是磁场的改变引起了导体,也就是线圈的震动,振动的频率刚好在声频范围内,人耳就可以听到,合金一体成型电感,较为牢固,能够减少震动。

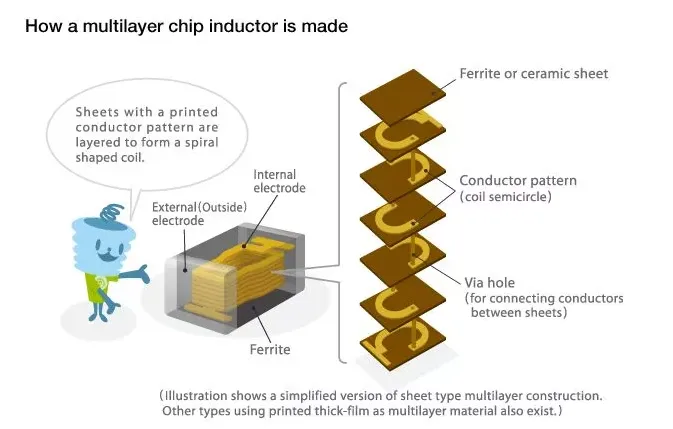

2多层块状贴片电感(MultilayerType)
双层块状贴片电感的加工工艺:将铁氧体或瓷器浆体干躁成形,更替印刷导电浆料,最终层叠、烧结为一体化构造(Monolithic)。
双层块状贴片电感的比绕线电感规格小,规范化封装,适合自动化高密度贴片;一体化构造,稳定性高,耐温性好。
3.薄膜贴片电感(ThinFilmType)
薄膜贴片电感使用的是类似IC制做的工艺,在底材上镀一层导体膜,随后选用光刻工艺产生线圈,最终提升物质层、绝缘层、电级层,封装成形。
光刻工艺的精度很高,生产出来的线条更窄、边沿更清楚。因此,薄膜贴片电感具备
·更小的规格,008004封装
·更小的ValueStep,0.1nH
·更小的容差,0.05nH
·更好的次数稳定性
