村田射频电容GJM系列主要参数介绍

文章来源:智成电子 人气: 445 发表时间: 01-31

村田射频电容统称村田贴片电容,是目前用量较大的常见部件。一般用低损耗片状多层陶瓷电容器 (≦100Vdc),高Q、低ESR可提供高频特性,有益于低消耗电力。今天村田射频电容代理商深圳智成电子小编为您介绍村田射频电容GJM系列主要参数。

一、村田射频电容GJM系列的主要参数

1. 非常适合作为主要的移动通信设备及相关模块的温度补偿型。谐振电路、调谐电路、阻抗匹配电路等,非常适合用于电容容值变化会对设备运行造成较大影响的高频温度补偿电路。

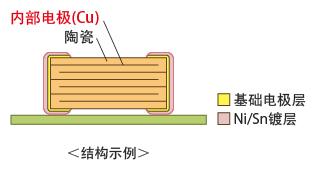

村田射频电容GJM内部结构图

2. 在VHF、UHF、微波频率帯高Q,低ESR。采用了在高频中对电介质材料损耗非常小的陶瓷材料,内部电极使用卑金属电极,在高频中实现高Q和低ESR。

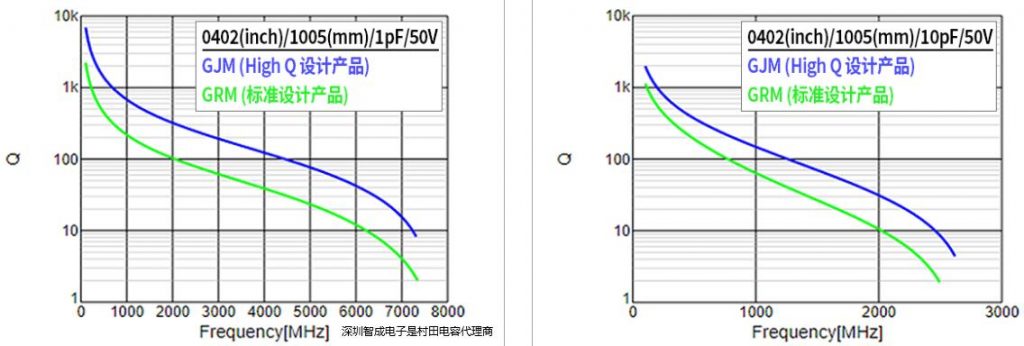

村田电容GRM系列和GJM系列频率对比图

3. 对应小静电容量许容差。对应在标准静电容量许容差以外,容量范围以内的小静电容量许容差。

容量范围标准静电容量许容差(静电容量许容差记号)小静电容量许容差(静电容量许容差记号)
~0.9pF±0.1pF (B)±0.05pF (W)
1~5pF±0.25pF (C)±0.05pF (W) 、±0.1pF (B)
5.1~9.9pF±0.5pF (D)±0.05pF (W) 、±0.1pF (B) 、±0.25pF (C)
10pF~±5% (J)±2% (G)

二、村田射频电容GJM系列常用规格型号如下表所示

型号产品特点长度宽度厚度温度特性额定电压静电容量静电容量许容差
GJM1555C1H100FB01#一般用|125℃|低损耗/High Q|回流焊接1.0 ±0.05mm0.5 ±0.05mm0.5 ±0.05mmC0G(EIA)50Vdc10pF±1%
GJM1555C1H100GB01#一般用|125℃|低损耗/High Q|回流焊接1.0 ±0.05mm0.5 ±0.05mm0.5 ±0.05mmC0G(EIA)50Vdc10pF±2%
GJM1555C1H100JB01#一般用|125℃|低损耗/High Q|回流焊接1.0 ±0.05mm0.5 ±0.05mm0.5 ±0.05mmC0G(EIA)50Vdc10pF±5%
GJM1555C1H100RB01#一般用|125℃|低损耗/High Q|回流焊接1.0 ±0.05mm0.5 ±0.05mm0.5 ±0.05mmC0G(EIA)50Vdc10pF±2.5%
GJM1555C1H110FB01#一般用|125℃|低损耗/High Q|回流焊接1.0 ±0.05mm0.5 ±0.05mm0.5 ±0.05mmC0G(EIA)50Vdc11pF±1%
GJM1555C1H110GB01#一般用|125℃|低损耗/High Q|回流焊接1.0 ±0.05mm0.5 ±0.05mm0.5 ±0.05mmC0G(EIA)50Vdc11pF±2%
GJM1555C1H110JB01#一般用|125℃|低损耗/High Q|回流焊接1.0 ±0.05mm0.5 ±0.05mm0.5 ±0.05mmC0G(EIA)50Vdc11pF±5%
GJM1555C1H120FB01#一般用|125℃|低损耗/High Q|回流焊接1.0 ±0.05mm0.5 ±0.05mm0.5 ±0.05mmC0G(EIA)50Vdc12pF±1%
GJM1555C1H120GB01#一般用|125℃|低损耗/High Q|回流焊接1.0 ±0.05mm0.5 ±0.05mm0.5 ±0.05mmC0G(EIA)50Vdc12pF±2%
GJM1555C1H120JB01#一般用|125℃|低损耗/High Q|回流焊接1.0 ±0.05mm0.5 ±0.05mm0.5 ±0.05mmC0G(EIA)50Vdc12pF±5%
GJM1555C1H130FB01#一般用|125℃|低损耗/High Q|回流焊接1.0 ±0.05mm0.5 ±0.05mm0.5 ±0.05mmC0G(EIA)50Vdc13pF±1%

以上就是本文全部内容,是村田射频电容代理商深圳市智成电子有限公司整理发布,主要讲述了村田射频电容GJM系列主要参数介绍。如您想要了解更多关于贴片电容电感的相关知识和采购TDK村田原装正品贴片电容电感,欢迎您来电联系TDK村田一级代理商深圳智成电子。
