文章来源:智成电子 人气: 930 发表时间: 02-04
村田陶瓷电容器GQM系列产品一般用低损耗片状多层陶瓷电容器,非常适合用于基站用PA设计的高频用电容器。
一、非常适合作为主要的移动通信设备基站及相关模块的温度补偿型。谐振电路、调谐电路、阻抗匹配电路等,非常适合用于电容容值变化会对设备运行造成较大影响的高频温度补偿电路。

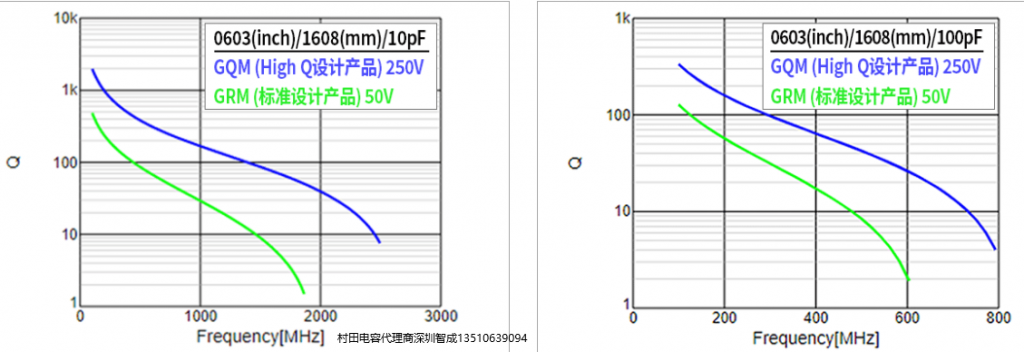

二、在VHF、UHF、微波频率帯高Q,低ESR。采用了在高频中对电介质材料损耗非常小的陶瓷材料,内部电极使用卑金属电极,在高频中实现高Q和低ESR。
三、对应小静电容量许容差。对应在标准静电容量许容差以外,容量范围以内的小静电容量许容差。
容量范围 | 标准静电容量许容差(静电容量许容差记号) | 小静电容量许容差(静电容量许容差记号) |
---|---|---|
~0.9pF | ±0.1pF (B) | ±0.05pF (W) |
1~5pF | ±0.25pF (C) | ±0.05pF (W) 、±0.1pF (B) |
5.1~9.9pF | ±0.5pF (D) | ±0.05pF (W) 、±0.1pF (B) 、±0.25pF (C) |
10pF~ | ±5% (J) | ±2% (G) |
型号 | 产品特点 | 长度 | 宽度 | 厚度 | 温度特性 | 额定电压 | 静电容量 | 静电容量许容差 |
GQM1555C2D100FB01# | 一般用|125℃|低损耗/High Q|回流焊接 | 1.0 ±0.05mm | 0.5 ±0.05mm | 0.5 ±0.05mm | C0G(EIA) | 200Vdc | 10pF | ±1% |
GQM1555C2D100GB01# | 一般用|125℃|低损耗/High Q|回流焊接 | 1.0 ±0.05mm | 0.5 ±0.05mm | 0.5 ±0.05mm | C0G(EIA) | 200Vdc | 10pF | ±2% |
GQM1555C2D100JB01# | 一般用|125℃|低损耗/High Q|回流焊接 | 1.0 ±0.05mm | 0.5 ±0.05mm | 0.5 ±0.05mm | C0G(EIA) | 200Vdc | 10pF | ±5% |
GQM1555C2D110FB01# | 一般用|125℃|低损耗/High Q|回流焊接 | 1.0 ±0.05mm | 0.5 ±0.05mm | 0.5 ±0.05mm | C0G(EIA) | 200Vdc | 11pF | ±1% |
GQM1555C2D110GB01# | 一般用|125℃|低损耗/High Q|回流焊接 | 1.0 ±0.05mm | 0.5 ±0.05mm | 0.5 ±0.05mm | C0G(EIA) | 200Vdc | 11pF | ±2% |
GQM1555C2D110JB01# | 一般用|125℃|低损耗/High Q|回流焊接 | 1.0 ±0.05mm | 0.5 ±0.05mm | 0.5 ±0.05mm | C0G(EIA) | 200Vdc | 11pF | ±5% |
GQM1555C2D120FB01# | 一般用|125℃|低损耗/High Q|回流焊接 | 1.0 ±0.05mm | 0.5 ±0.05mm | 0.5 ±0.05mm | C0G(EIA) | 200Vdc | 12pF | ±1% |
GQM1555C2D120GB01# | 一般用|125℃|低损耗/High Q|回流焊接 | 1.0 ±0.05mm | 0.5 ±0.05mm | 0.5 ±0.05mm | C0G(EIA) | 200Vdc | 12pF | ±2% |
GQM1555C2D120JB01# | 一般用|125℃|低损耗/High Q|回流焊接 | 1.0 ±0.05mm | 0.5 ±0.05mm | 0.5 ±0.05mm | C0G(EIA) | 200Vdc | 12pF | ±5% |
GQM1555C2D130FB01# | 一般用|125℃|低损耗/High Q|回流焊接 | 1.0 ±0.05mm | 0.5 ±0.05mm | 0.5 ±0.05mm | C0G(EIA) | 200Vdc | 13pF | ±1% |
GQM1555C2D130GB01# | 一般用|125℃|低损耗/High Q|回流焊接 | 1.0 ±0.05mm | 0.5 ±0.05mm | 0.5 ±0.05mm | C0G(EIA) | 200Vdc | 13pF | ±2% |
GQM1555C2D130JB01# | 一般用|125℃|低损耗/High Q|回流焊接 | 1.0 ±0.05mm | 0.5 ±0.05mm | 0.5 ±0.05mm | C0G(EIA) | 200Vdc | 13pF | ±5% |
以上就是本文全部内容,主要讲了村田陶瓷电容器GQM系列产品介绍。如您想要采购村田陶瓷电容器GQM系列产品,欢迎您来电联系TDK村田一级代理商深圳智成电子。
