韩国samsung三星贴片电阻命名规范详细说明

文章来源:zcdz001 人气: 1,588 发表时间: 12-19

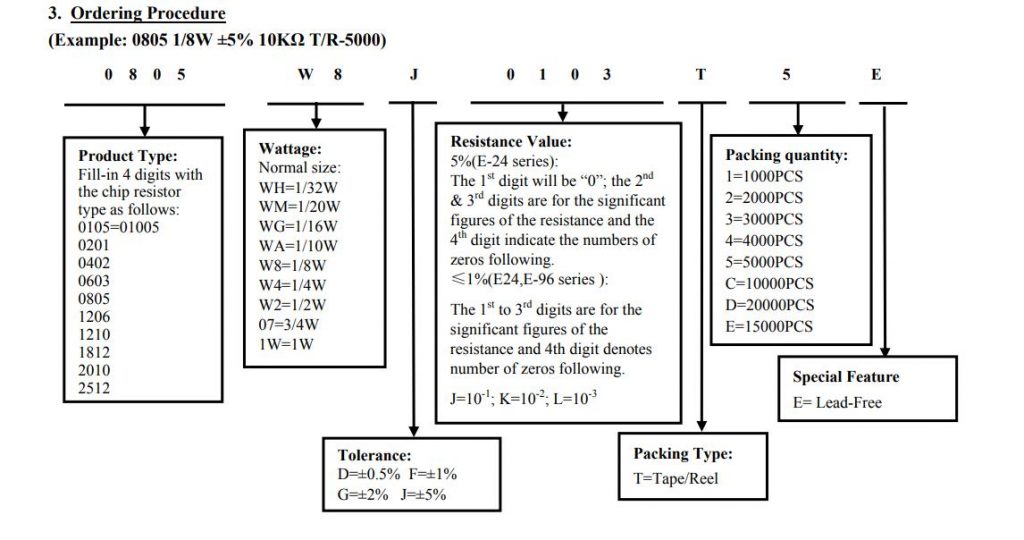

韩国samsung三星贴片电阻命名规范详细说明

比如:RC0603F2552CS

RC:表示电阻系列名称。RC表示一般厚膜电阻

0603:表示常见的尺寸包装尺寸如0100、0201、0402、0603、0805、1206、1210、1218、2010、2512等。

F:用字母表示偏差,则偏差为1%,W=±0.05%,B=±0.1%,C=±0.25%,D=±0.5%,F=±1%,G=±2%,J=±5%,K=±10%,M=±20%。偏差

2552:表示容值前两位为有效数,第三位数2表示有多少个零,基本单位为Ω,如0R表示0欧;1K=1000欧,1M=1000000欧为了区分±5%,±1%的电阻,因此±1%的电阻常规多用4位数表示,这样前三位数表示有效数字,第四位数表示有多少零,2552即25.5KΩ

CS:包装类型,CS7”卷盘IS10”卷盘AS13”ree

什么是贴片电阻器?贴片电阻是一种设计成贴片安装电阻器。SMD电阻器一般比传统电阻器小得多,所以在电路板上占用的空间也小得多。贴片电阻是指表面贴装器件,可以使用“表面贴装技术”直接安装在PCB电路板上。表面贴装技术的发明不仅缩小了元件的尺寸,而且大大缩短了制造电路的时间。贴片电阻器一般只专业制造PCB中应用。

贴片电阻的寿命跟它应用密切相关,在电阻里是适用范围比较广的一种电阻,下边从几个方面来分享一些使用它的注意事项。

1、为了保证电阻的稳定,在使用时应做人力老化处理。较为常见的老化处理方法是给电阻两边加一交流电压,让它承受的功率为额定功率的1.5倍,处理时间为5分钟,加工后测量阻值。

2、在使用时,解决电阻的阻值及外型进行检查,将不合格的给剔除掉,避免电路存有隐患。

3、电阻施工前先要对导线挂锡,以保证焊接坚固性。它导线不必从根处打弯,防止断裂。较大功率的电阻应使用支架或螺丝固定,防止松脱导致短路。焊接后的动作要快,不必使之长期遇热,防止造成阻值转变。安装中应先标识往上或往外,以便于检查及检修。

4、电阻的功率超过10W时,要确保有排热空间。

5、储放和使用中,应保证表面漆层的完整,以防减少它们防水特性。当贴片电阻毁坏而当时又无适宜的能换时,应遵守以下标准:①用阻值较小的电阻串连,取代大阻值的电阻,或用阻值较大的电阻并接取代小阻值的电阻。②小功率电阻取代大功率电阻器时,可采取串连或并接的办法。当串、并接的小功率电阻的阻值不相等时,应测算他们分别分摊的功率,使总功率超过原电阻的额定功率。③替代的电阻要遵循就高不就低、就大不就小的原则,既用品质强的电阻取代原品质低电阻,用大功率的电阻取代小功率的电阻。
