WALSIN华新和华科贴片电阻命名规则怎么看

文章来源:zcdz001 人气: 1,757 发表时间: 12-19

深圳智成电子讲解台湾WALSIN华新和华科贴片电阻命名规则要怎么看

例如:WR12 X 472_ J T L

尺码:WR12:1206  WR08:0805 WR06:0603 WR04:0402

类型代码

X :5%,1〜10M   1%,10〜1M

W:1%,1M

472:阻值

5%,E24:2显着数字后跟数字。的零和空白4.7= 4R7_  10= 100_  220= 221  跳线= 000_  (“ _”表示空白) 1%,E24 + E96:3点显著 数字后跟数字。的零 102= 1020  37.4K= 3742

公差  F:1%    J:5%   P:跳线

包装代号

T:7”卷带 Q:10英寸卷带 G:13英寸卷带 H:13”卷轴50Kpcs 仅用于0402 B:散装

D:7”卷轴20Kpcs仅用于0402 A:仅7“卷轴15Kpcs为0402

终止码L =锡碱(无铅)

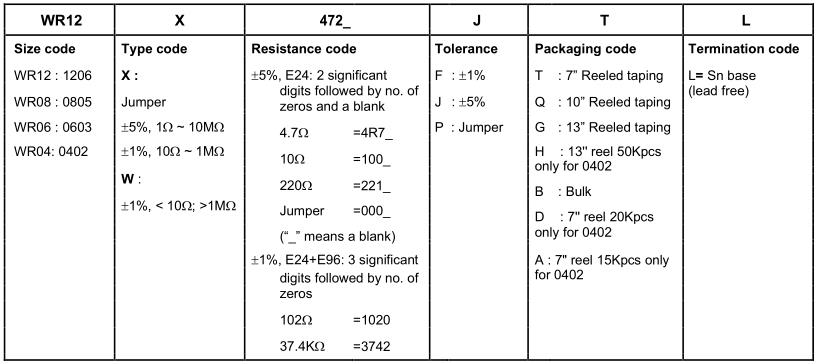

WALSIN华新和华科贴片电阻命名规则对照图表

华新科普通电阻与华新科精密合金电阻有什么区别?

一、在性能上存在差异因为使用不同的材料:普通电阻材料温度低于制造精密合金电阻的材料的温度稳定性。在一定温度范围内普通电阻的公差比精密合金电阻的公差要大很多。例如普通电阻的误差为1%~5%比而精密合金电阻的误差仅为0.1%要大百分之十。

二、是价格差异:采用温度稳定性更高的合金材料就是精密合金电阻,普通电阻的生产成本远低于精密合金电阻。
